Название Функция
G
Индикатор USB
Ниже приводится описание состояния устройств
USB, подключенных к порту USB(TypeA).
ВЫКЛ: Устройство USB не подключено
ГОРИТ оранжевым светом: Подключено устройство
USB
ГОРИТ зеленым светом: устройство USB работает
ГОРИТ красным светом: Ошибка
H
Порт USB(TypeA)
Подключите устройство хранения данных USB или
цифровую камеру и проецируйте изображения JPEG с
помощью функции Показ слайдов. s стр.44
I
Порт USB(TypeB)
При подключении компьютера с помощью входящего
в комплект поставки кабеля USB вы можете
использовать следующие функции.
• USB Display s стр.20
• Беспров.мышь s стр.37
• Операции со страницами документов в формате,
например, PowerPoint s стр.39
• Наблюдение и управление проектором через USB-
соединение s стр.96
J
Входной порт S-Video
Для видеосигналов S-video от источников
видеосигнала.
K
Входной Audio-L/R
порт
Принимает аудиосигнал с выходного порта другого
оборудования. s Руководство по быстрой
установке

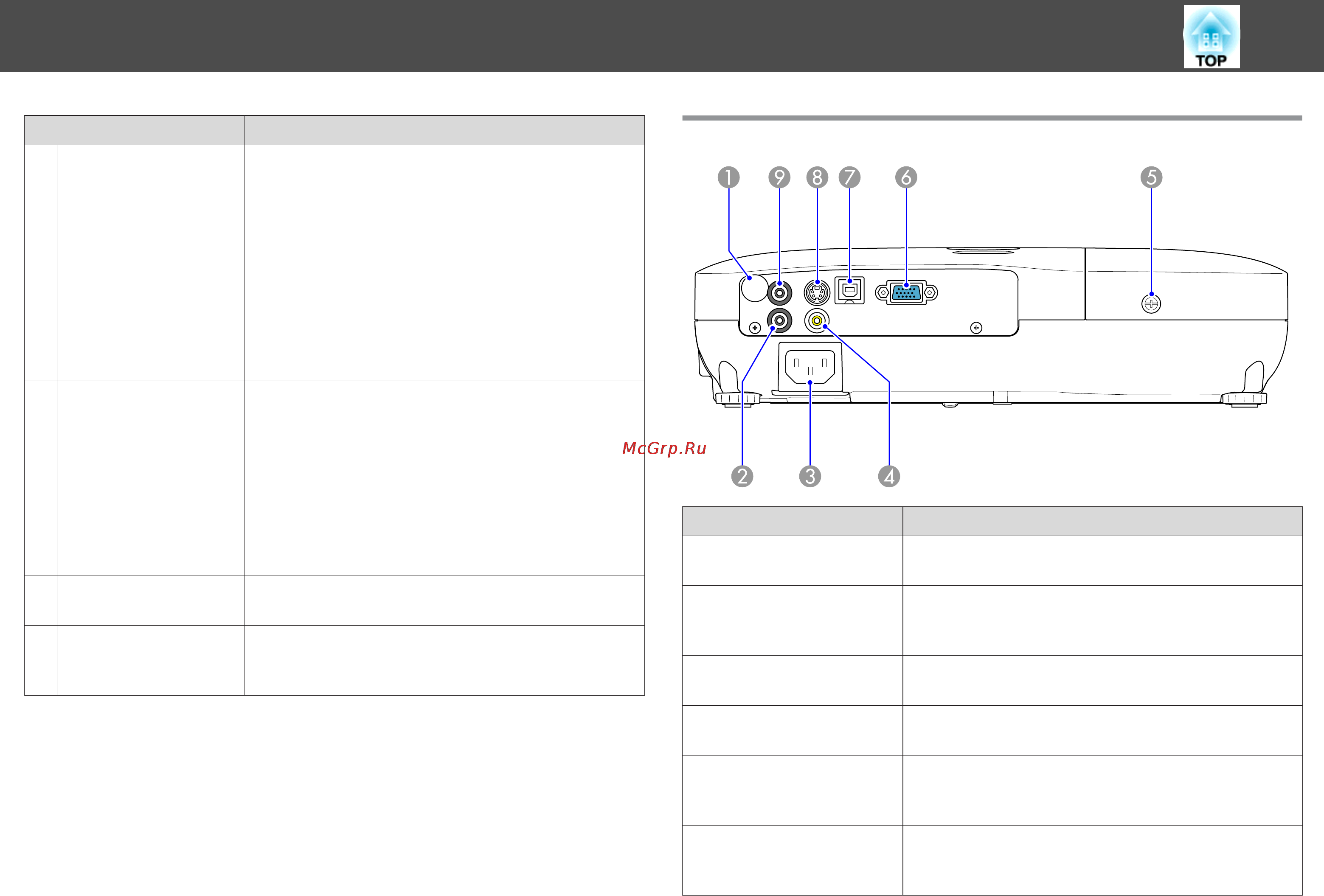

Задняя (EB-S10)
Название Функция
A
Удален. приемник
Принимает сигналы от пульта дистанционного
управления. s Руководство по быстрой установке
B
Порт Аудио
Принимает аудиосигнал с выходного порта другого
оборудования. s Руководство по быстрой
установке
C
Вход для подачи
питания
Служит для подключения кабеля питания.
s Руководство по быстрой установке
D
Входной порт Video
Для компонентных видеосигналов от источников
видеосигнала.
E
Винт, фиксирующий
крышку отсека
лампы
Закрутите, чтобы зафиксировать крышку отсека
лампы. s стр.83
F
Входной порт
Компьютер
Для видеосигналов, поступающих с компьютера, и
компонентных видеосигналов от других источников
видеосигнала.
Наименования Компонентов и их Hазначение
11
