Меню “Изображен.”

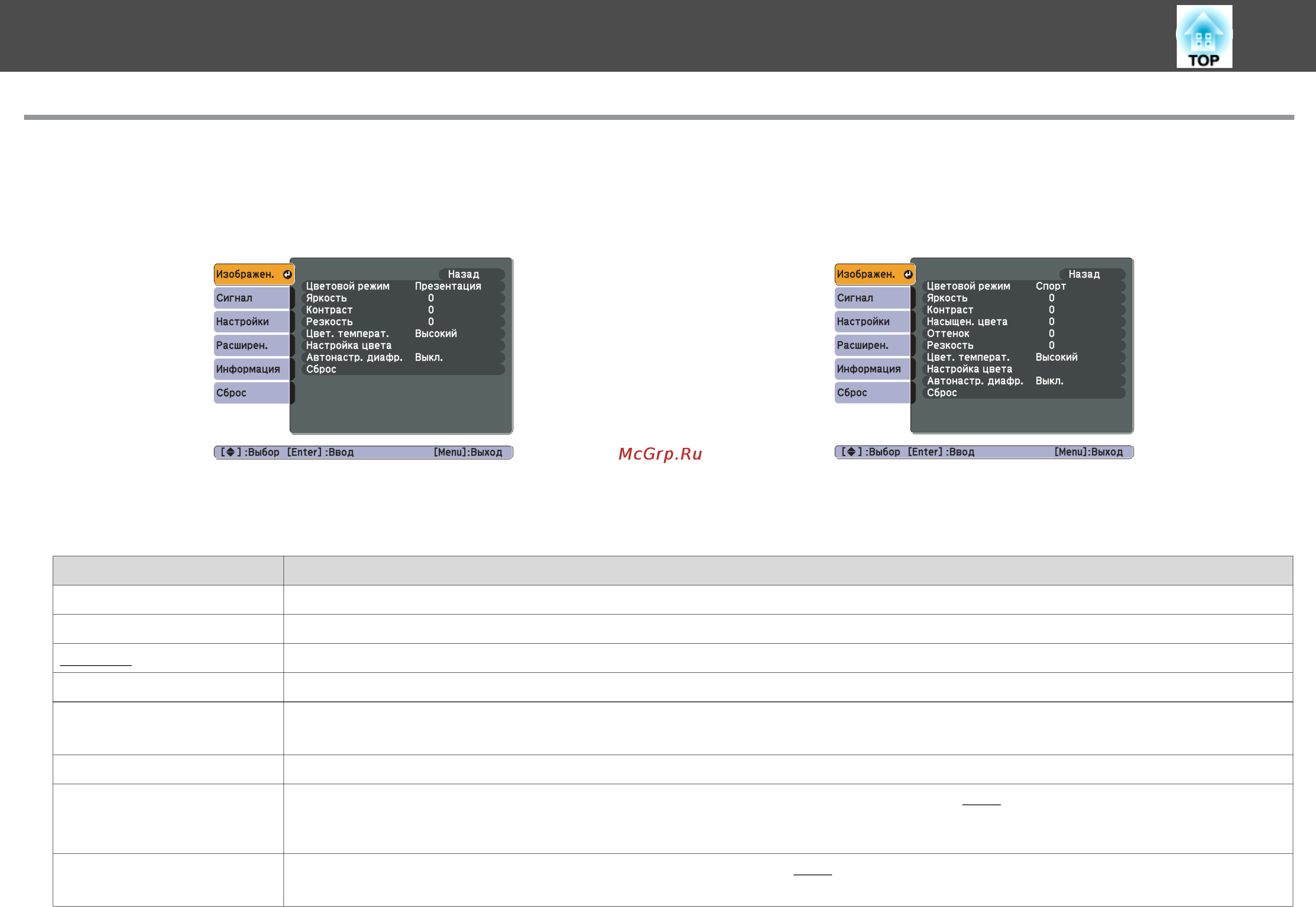

Как видно на следующих снимках экранов, настраиваемые элементы зависят от источника сигнала проецируемого в данный момент изображения.
Информация о настройках сохраняется для каждого сигнала и источника изображения.
Компьютер
*1
/USB Display/HDMI
*1*3
/USB
*3
Компьютер
*2
/S-Video/Видео (Video)/HDMI
*2*3
*1 При входном сигнале RGB
*2 При входном сигнале типа "компонентное видео"
*3 Только EB-W10/X10
Меню нижнего уровня Функция
Цветовой режим
Выбор качества изображения, соответствующего окружающей обстановке. s стр.27
Яркость
Регулировка яркости изображения.
Контраст
g
Регулировка степени отличия светлых и темных участков изображения.
Насыщен. цвета
Регулировка насыщенности цвета изображений.
Оттенок
(Настройка возможна только в том случае, если сигналы NTSC поступают при использовании композитного видеосигнала/сигнала S-Video.)
Регулировка оттенка изображения.
Резкость
Регулировка резкости изображения.
Цвет. температ.
(Можно установить, когда для параметра Изображен. - Цветовой режим выбрано значение
sRGB
g
.) Регулировка общего тона
изображения. При выборе высокого значения изображение приобретает синий оттенок, а при выборе низкого значения изображение
приобретает красный оттенок.
Настройка цвета
(Данный пункт меню недоступен для выбора, если выбрано значение
sRGB
g
для настройки Цветовой режим в меню Изображен.)
Красный, Зеленый, Синий: насыщенность каждого цвета регулируется индивидуально.
