В случае возникновения неполадки проектора сначала следует проверить показания индикаторов и обратиться к разделу "Интерпретация показаний
индикаторов".
Если показания индикаторов не позволяют точно определить происхождение неполадки, обратитесь к разделу "Показания индикаторов не дают
нужной информации".
s стр.68

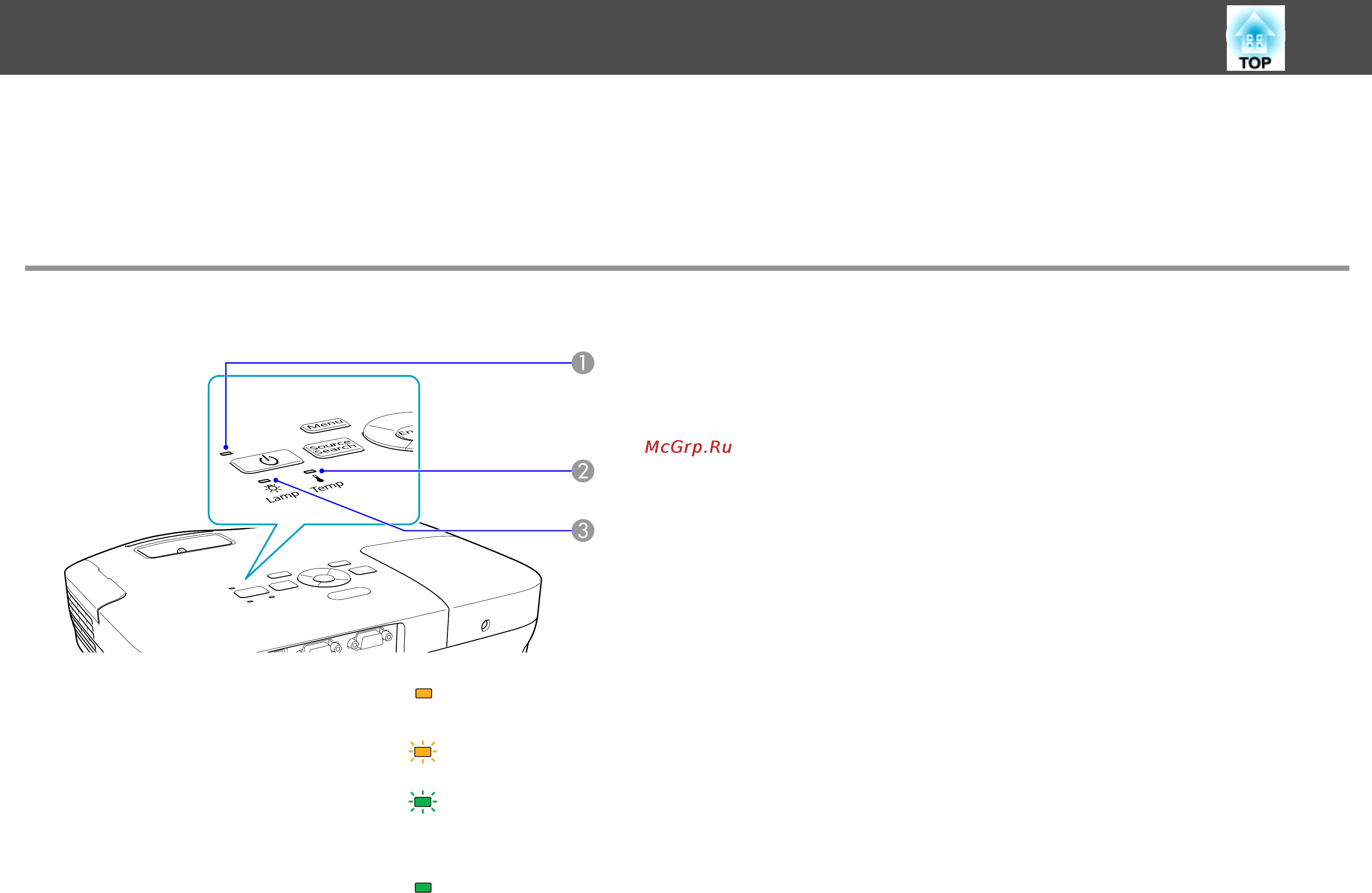

Интерпретация показаний индикаторов
Проектор оборудован следующими тремя индикаторами, отражающими рабочее состояние проектора.
A
Указывает рабочее состояние. Состояние ожидания
Если в этом состоянии нажать кнопку [t], то начнется проецирование.
Подготовка наблюдения через USB соединение или процесс охлаждения
Все кнопки не работают, пока мигает индикатор.
Прогрев
Прогрев длится приблизительно 30 секунд. По завершении прогрева индикатор прекращает
мигать.
Во время прогрева кнопка [t] отключается.
Проецирование
B
Отражает уровень внутренней температуры.
C
Указывает статус проекционной лампы.
Устранение Hеполадок
65
