Epson EB-X92 [85/115] Замена pасходных mатериалов
![Epson EB-X92 [85/115] Замена pасходных mатериалов](/views2/1016129/page85/bg55.png)
C

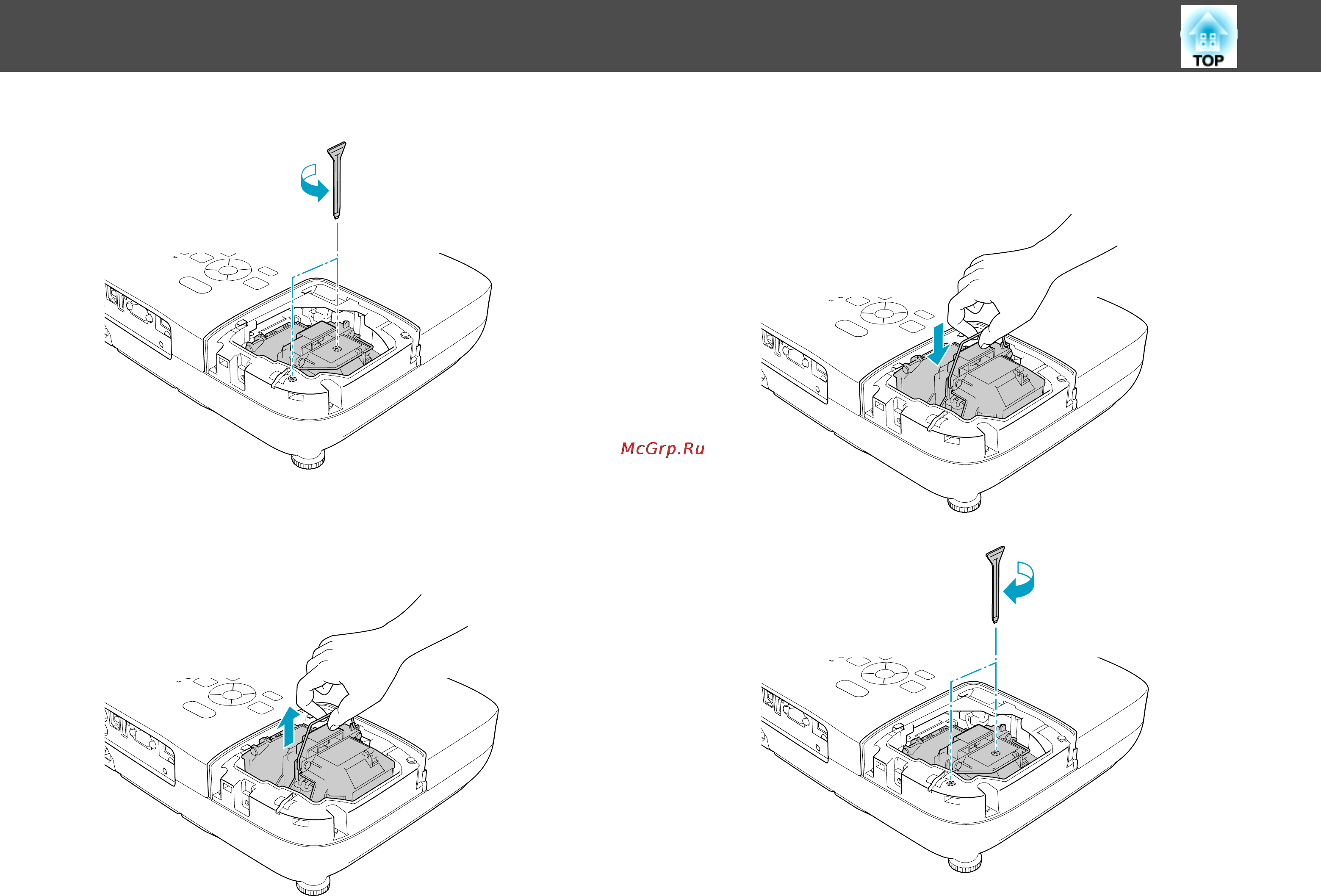

Ослабьте два винта, которыми крепится Лампа.
D
Извлеките старую лампу, потянув за ручку.
Если лампа треснула, замените ее новой или обратитесь к
местному дилеру за дополнительной помощью.
s Контактная
информация по проекторам Epson
E
Установите новую лампу.
Установите новую лампу на направляющую, правильно
расположив ее так, чтобы она надежно встала на свое место, и
затяните два винта.
Замена Pасходных Mатериалов
85
