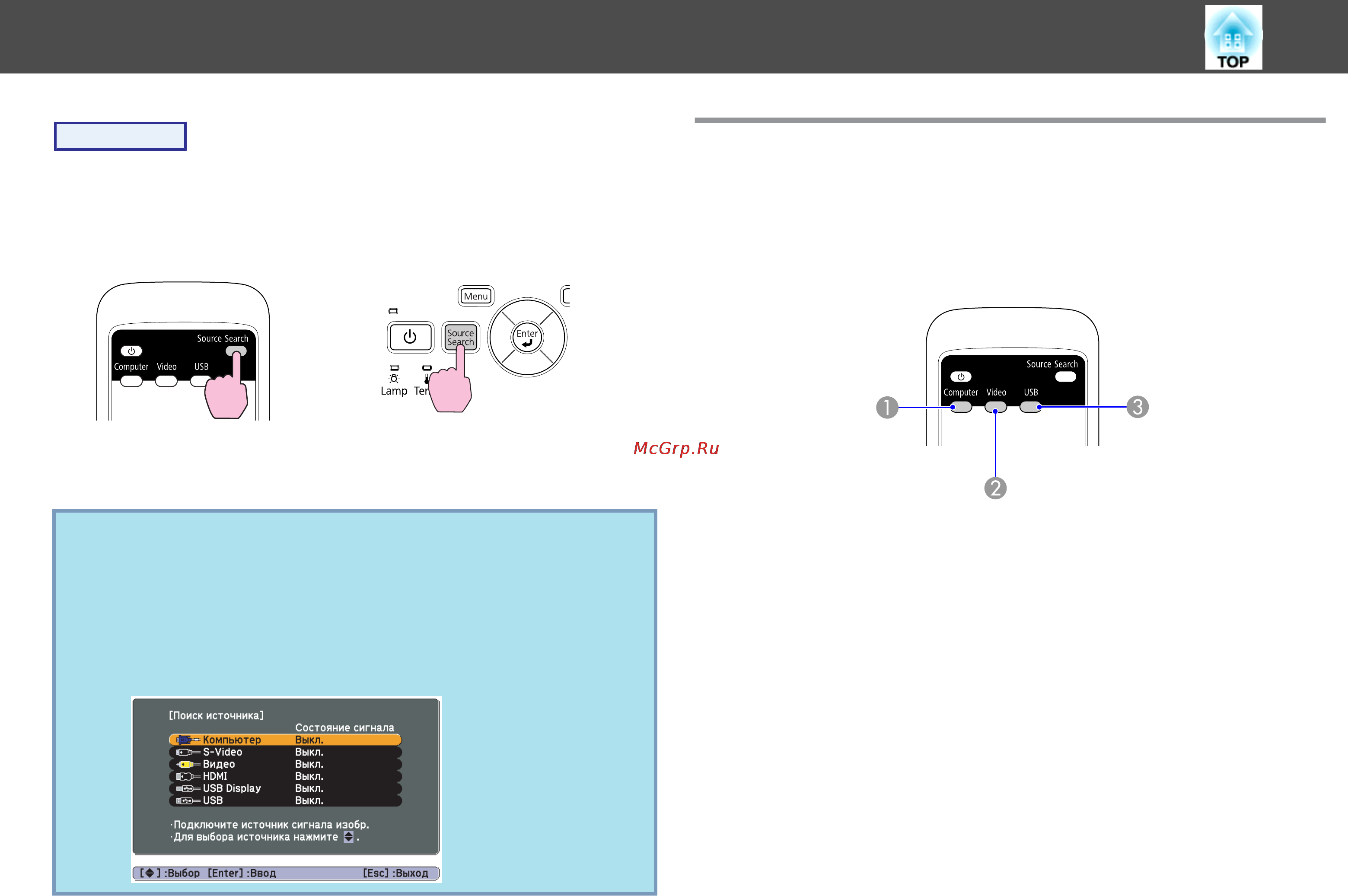

Процедура
Перед выполнением этой операции подключите
видеоаппаратуру и запустите воспроизведение.
Использование пульта
дистанционного управления
Использование панели
управления
Если подключены два или большее число устройств, нажимайте кнопку
[Source Search], пока не будет спроецировано требуемое изображение.
q
В случае, если доступно только изображение, отображаемое
проектором в текущий момент, или если не обнаружено ни одного
сигнала изображения, появляется следующий экран с
отображением статуса сигналов изображения. Пользователь может
выбрать входной порт, к которому подключено оборудование,
которое предполагается использовать. Если в течение 10 секунд не
выполняются никакие операции, экран закрывается.
Пример: EB-W10/X10
Переключение на требуемое изображение с
помощью пульта дистанционного управления
Непосредственный переход к требуемому изображению осуществляется
нажатием следующих кнопок на пульте дистанционного управления.
Пульт дистанционного управления
A
Служит для переключения на изображения, поступающие с входного
порта Компьютер (Computer).
B
При каждом нажатии на кнопку происходит переключение между
входными портами Видео (Video), S-Video и HDMI (только EB-W10/
X10).
C
При каждом нажатии на кнопку происходит переключение между
режимами USB Display и Показ слайдов (только EB-W10/X10).
Смена Проецируемого Изображения
26
