Epson EB-X92 [94/115] Подключение к внешнему oборудованию
![Epson EB-X92 [94/115] Подключение к внешнему oборудованию](/views2/1016129/page94/bg5e.png)

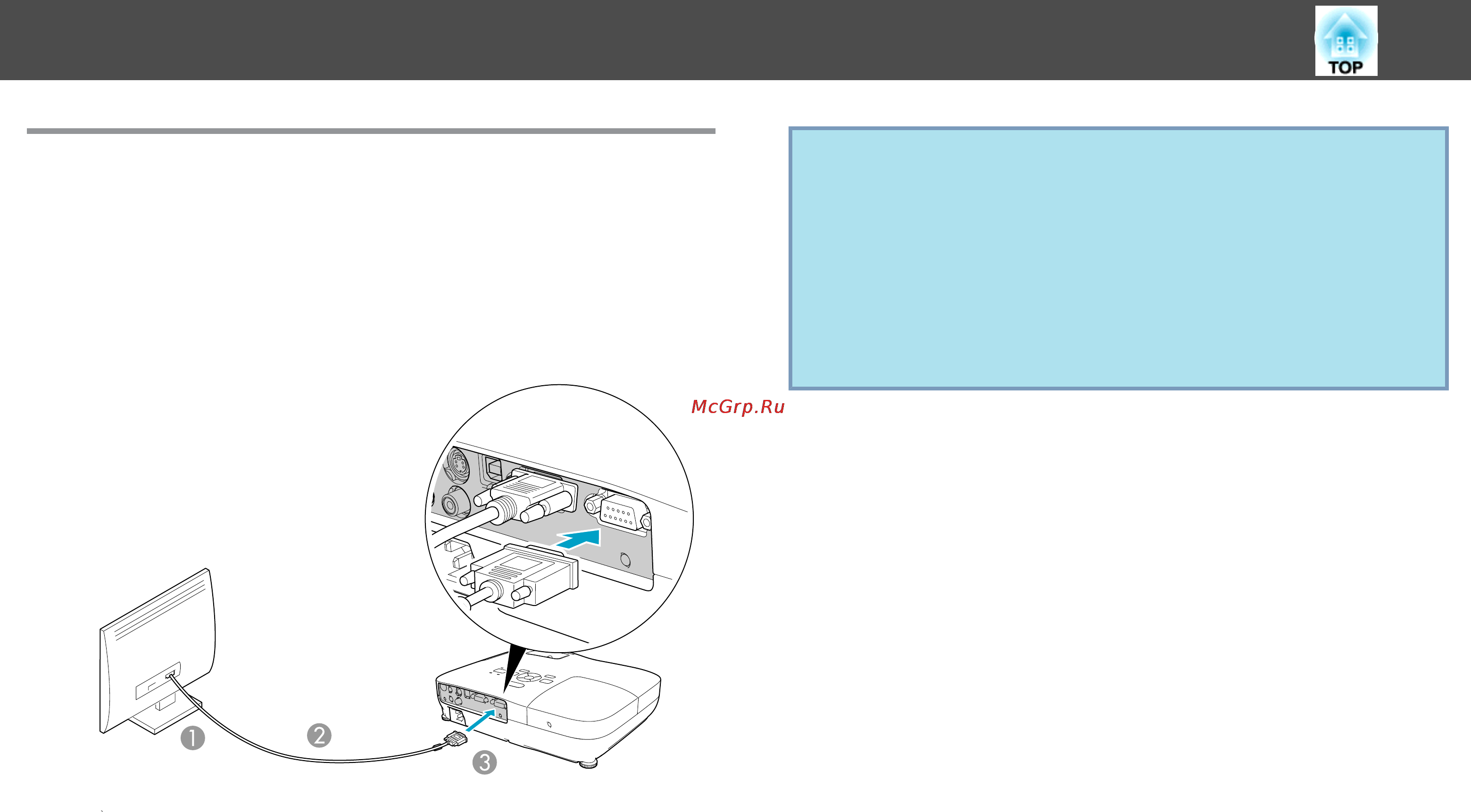

Подключение к внешнему монитору (только EB-
W9/X9/S9)
Компьютерные изображения с входного порта Компьютер можно
отображать на внешнем мониторе и экране, подключенном к
проектору одновременно. Это означает, что во время презентаций
проецируемые изображения можно проверять на внешнем мониторе,
даже если не виден экран. Для подключения используйте кабель,
входящий в комплект поставки внешнего монитора.
A
К порту монитора
B
Кабель, входящий в комплект поставки монитора
C
К порту Monitor Out
q
• Невозможно отображать изображения от оборудования,
подключенного к сигналу компонентного видео, входному порту
Video или S-video на внешнем мониторе.
• На внешнем мониторе не отображаются экраны настройки
приборов, меню Настройка или “Справка” для функций,
например “Корр-ия трапеции”.
• Если вы хотите показывать изображения на внешнем мониторе,
пока проектор находится в режиме ожидания, то установите для
параметра Расширен. – Режим ожидания в меню Настройка
значение Связь вкл. s стр.57
Подключение к Внешнему Oборудованию
94
