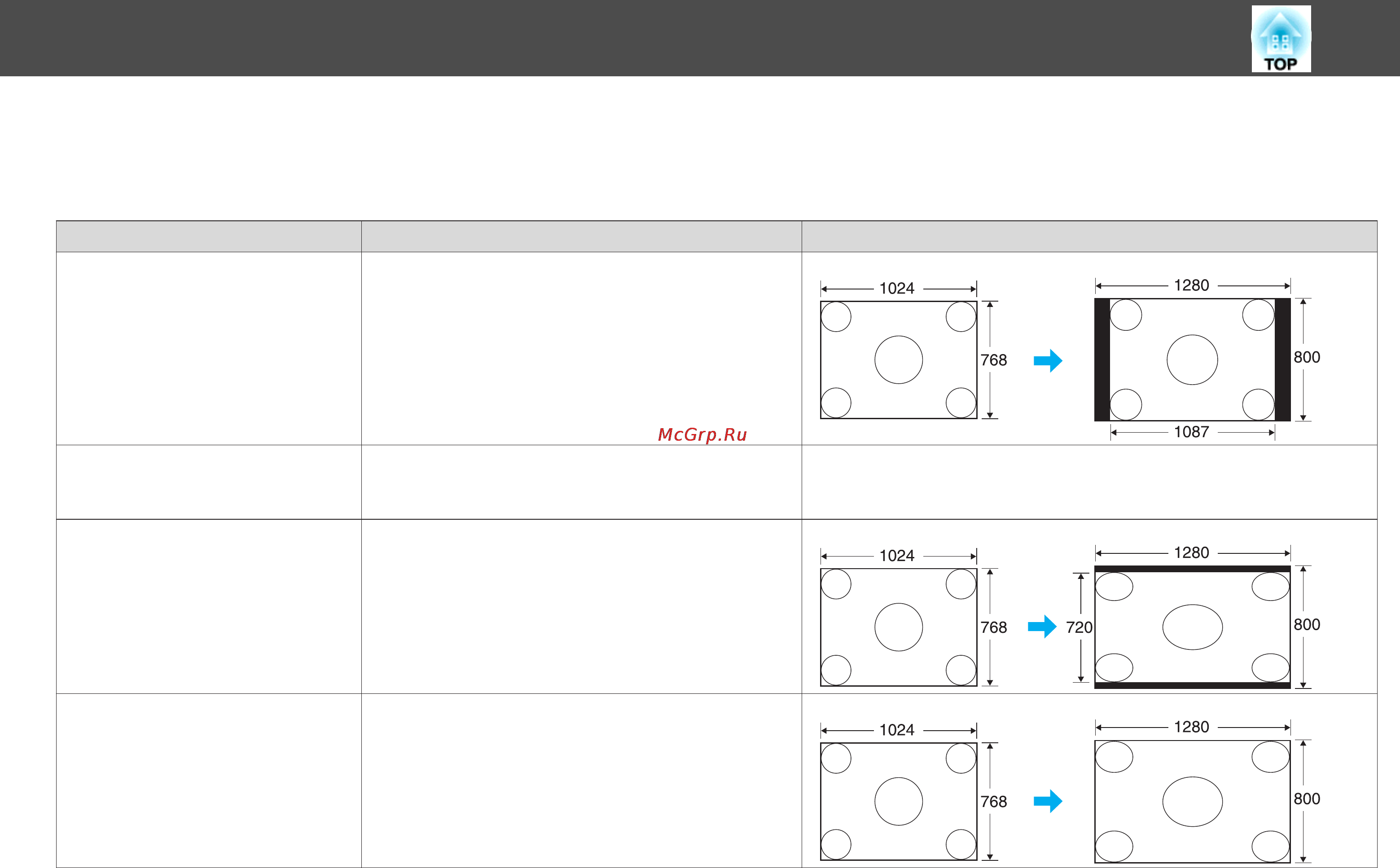

Изменение формата изображения для компьютерных изображений (EB-W10/W9)
Соотношение сторон можно изменять следующим образом. Для EB-W10/W9 размер проекции составляет 1280 x 800 точек (отношение 16:10) в связи с
разрешением панели WXGA. При проецировании на экраны формата 16:9 установите формат 16:9.
Режим соотношения сторон Управление Пример проецирования
Нормальный
Полноразмерная проекция с сохранением соотношения
сторон входного изображения.
При входном сигнале 1024x768
Авто (только EB-W10)
Отображается только, если
источником сигнала является HDMI.
Соотношение сторон определяется на основе
информации из входного сигнала.
16:9
Полноразмерная проекция с соотношением сторон 16:9. При входном сигнале 1024x768
Полное
Проецирование полноразмерного изображения. При входном сигнале 1024x768
Функции Улучшения Качества Проецирования
33
