Перед началом работы с аппаратом
WorkCentre 5019/5021
Руководство пользователя
1-4
• В данном руководстве «компьютером» называется персональный компьютер или рабочая
станция.
• Важная информация и дополнительные сведения об операциях и функциях в руководстве
выделяется как «Примечания».

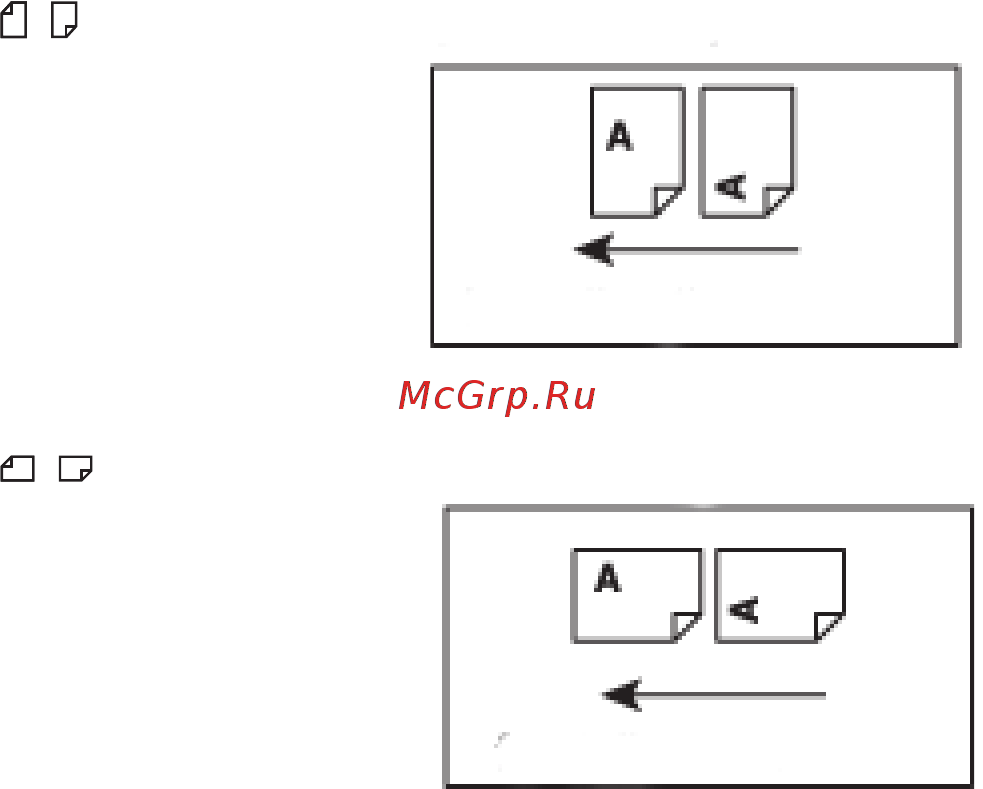

• Ориентация документов и бумаги в руководстве обозначается так, как показано ниже.
, ,
подача длинной
кромкой (LEF)
Ориентация LEF Документы и бумага вкладываются
в вертикальной ориентации
относительно передней части
аппарата.
, ,
подача короткой
кромкой (SEF)
Ориентация SEF Документы и бумага вкладываются
в горизонтальной ориентации
относительно передней части
аппарата.
направление подачи
направление подачи
