Устранение неисправностей
WorkCentre 5019/5021
Руководство пользователя
11-9

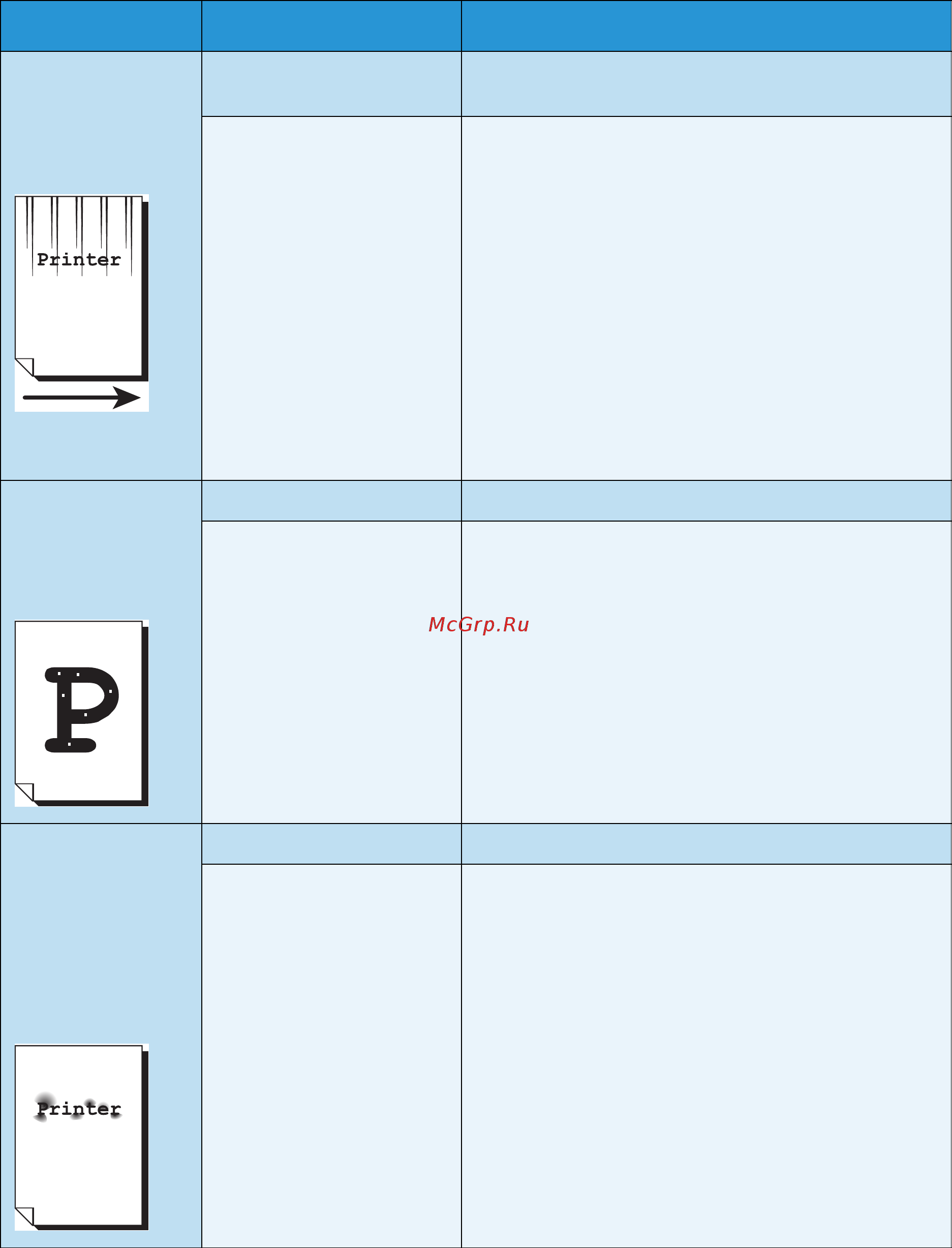

На отпечатках
сравными
интервалами
появляется
загрязнение.
Загрязнение тракта
подачи бумаги.
Распечатайте несколько листов.
Принт-картридж
выработал ресурс или
поврежден.
Установите новый принт-картридж.
См. раздел Замена принт-картриджа на стр. 10-6.
На участках
заполнения
черным цветом
появляются белые
пятна.
Неподходящая бумага. Вложите бумагу подходящего типа.
Принт-картридж
выработал ресурс или
поврежден.
Установите новый принт-картридж.
См. раздел Замена принт-картриджа на стр. 10-6.
На руках остаются
следы от
отпечатков.
Тонер не
закрепляется на
бумаге.
Бумага загрязнена
тонером.
Бумага влажная. Вложите новую бумагу.
Неподходящая бумага. Вложите бумагу подходящего типа.
Признак Вероятная причина Устранение
Направление
подачи бумаги
