Копирование
WorkCentre 5019/5021
Руководство пользователя
5-13
Примечание. В режиме автовыбора масштаба автовыбор бумаги не действует.

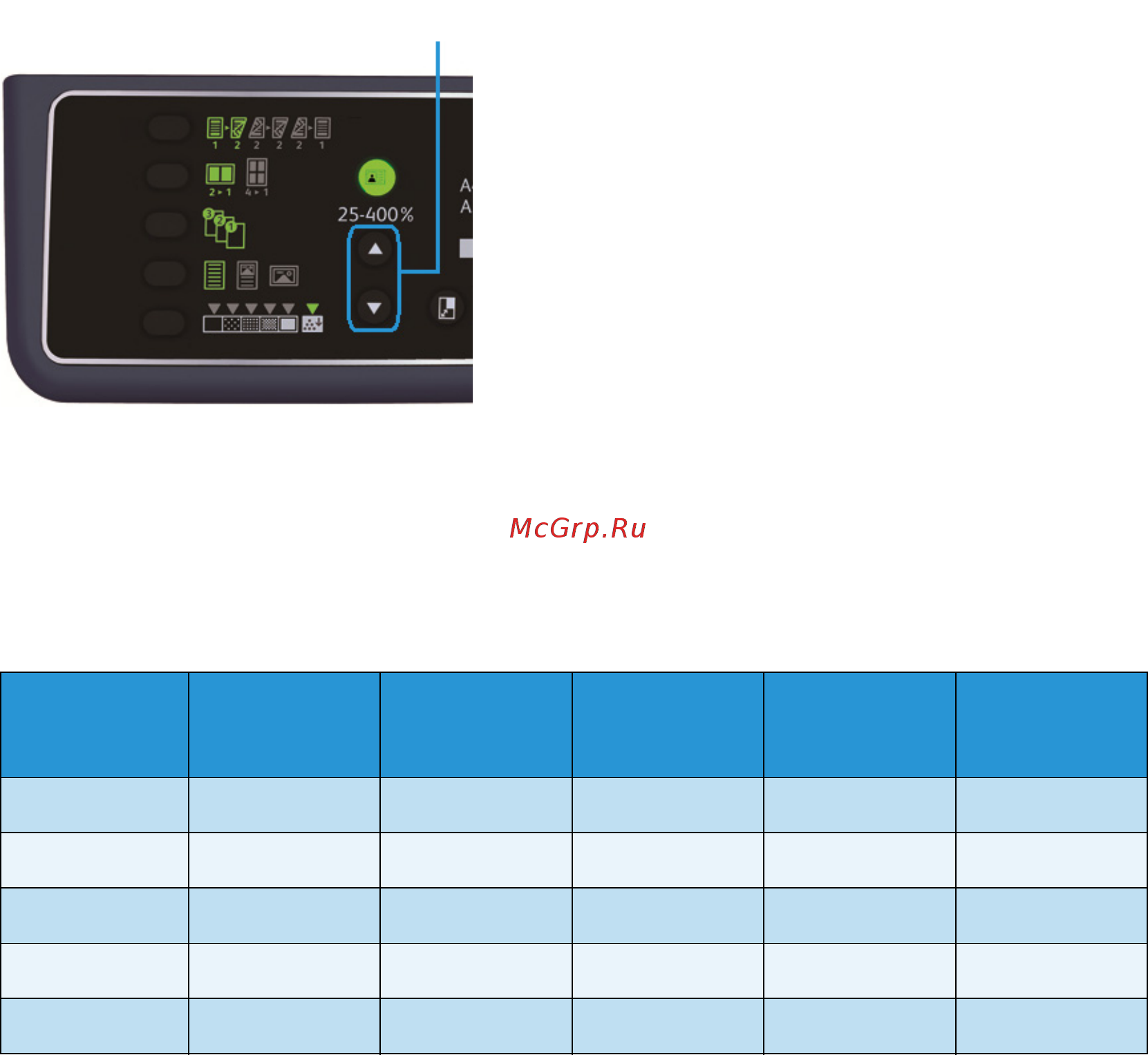

Таблица масштабирования
При масштабировании копий с оригиналов стандартного размера на бумаге стандартного
размера действуют следующие значения масштабирования.
Размер оригинала
Можно устанавливать размер и ориентацию оригинала.
После размещения оригинала на стекле экспонирования необходимо установить его размер
иориентацию.
Примечание. Если размер оригинала больше размера бумаги, часть изображения может
обрезаться. Поэтому необходимо правильно указать размер оригинала.
Копия /
оригинал
A5 B5 A4 B4 A3
A5 100% 122% 141% 174% 200%
B5 81% 100% 115% 141% 163%
A4 70% 86% 100% 122% 141%
B4 58% 70% 81% 100% 115%
A3 50% 61% 70% 86% 100%
Кнопка Переменный масштаб
