Устранение неисправностей
WorkCentre 5019/5021
Руководство пользователя
11-34
E-4. Застревание бумаги в лотке 2
Для извлечения застрявшей бумаги из лотка 2 выполните следующие действия.
1. Извлеките застрявшую бумагу, см. раздел E-2: Застревание бумаги в однолотковом модуле
B на стр. 11-32.

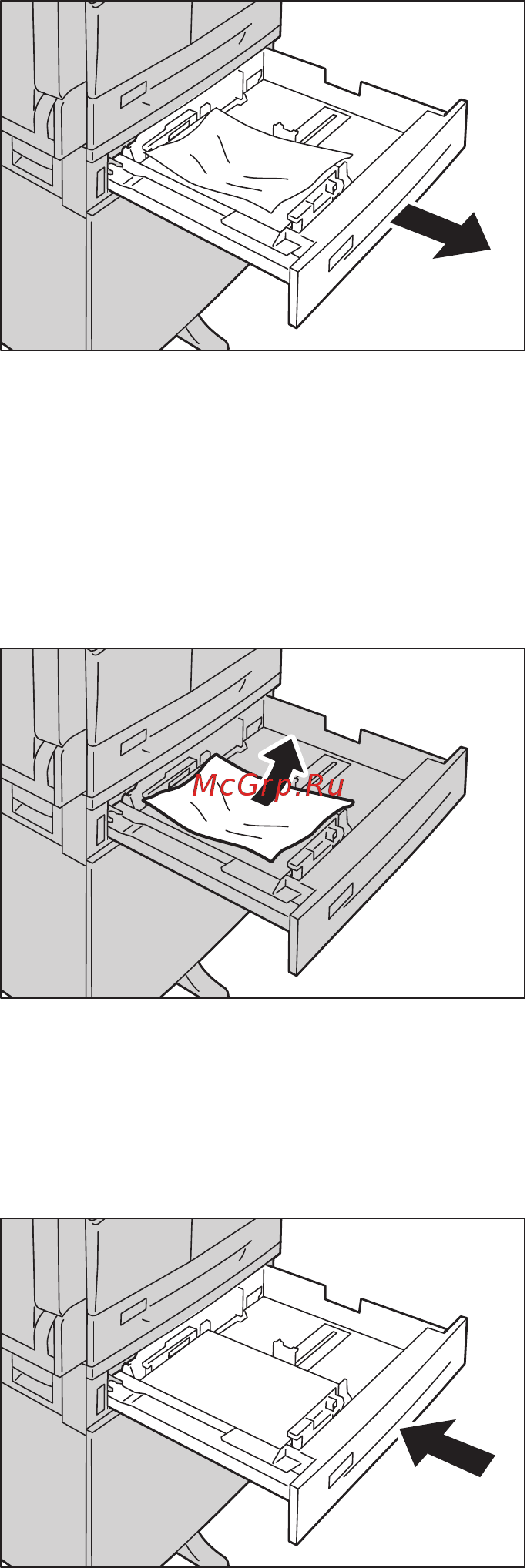

2. Если застрявшая бумага не извлекается, выдвиньте лоток.
Примечание. Если выдвинуть лоток после застревания бумаги, не определив участок
застревания, бумага может порваться и в аппарате останутся обрывки. Во избежание
повреждения аппарата определите место застревания бумаги на дисплее, прежде чем
приступать к ее извлечению.
3. Извлеките застрявшую бумагу. Если лоток пуст, загрузите бумагу.
Примечание. Если бумага порвется, проверьте, чтобы внутри аппарата не осталось
обрывков.
4. Аккуратно задвиньте лоток до упора.
