Копирование
WorkCentre 5019/5021
Руководство пользователя
5-7
Размещение оригинала на стекле экспонирования
Копирование комплектов оригиналов
Если установлена одна из следующих настроек, работа копирования после размещения
оригинала может не начаться, если мигает кнопка Последний оригинал.
•С подборкой: Вкл.
•2-стор.: 1
2-стор., 2 2-стор.
• Страниц на стороне: 2 или 4
• Копия удостоверения: Вкл.
Отсканировав все оригиналы, нажмите кнопку Последний оригинал, чтобы начать
копирование.

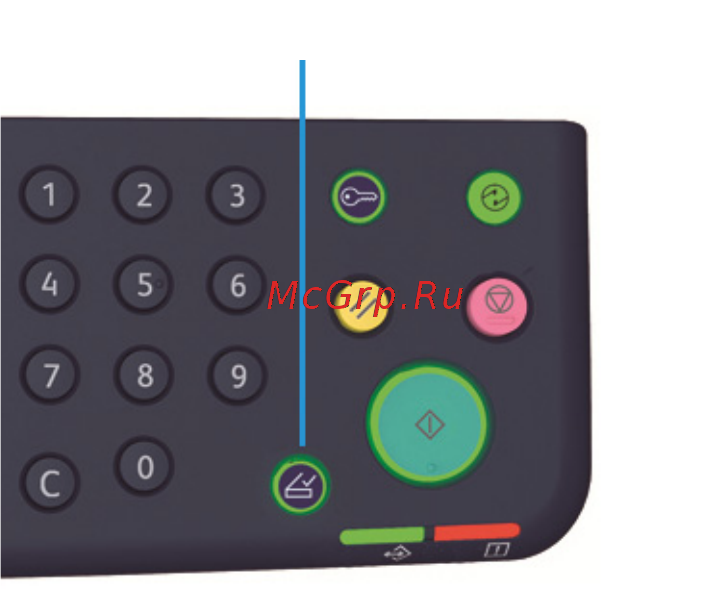

Кнопка Последний оригинал
