Краткое описание аппарата
WorkCentre 5019/5021
Руководство пользователя
3-15
Мигание области индикации

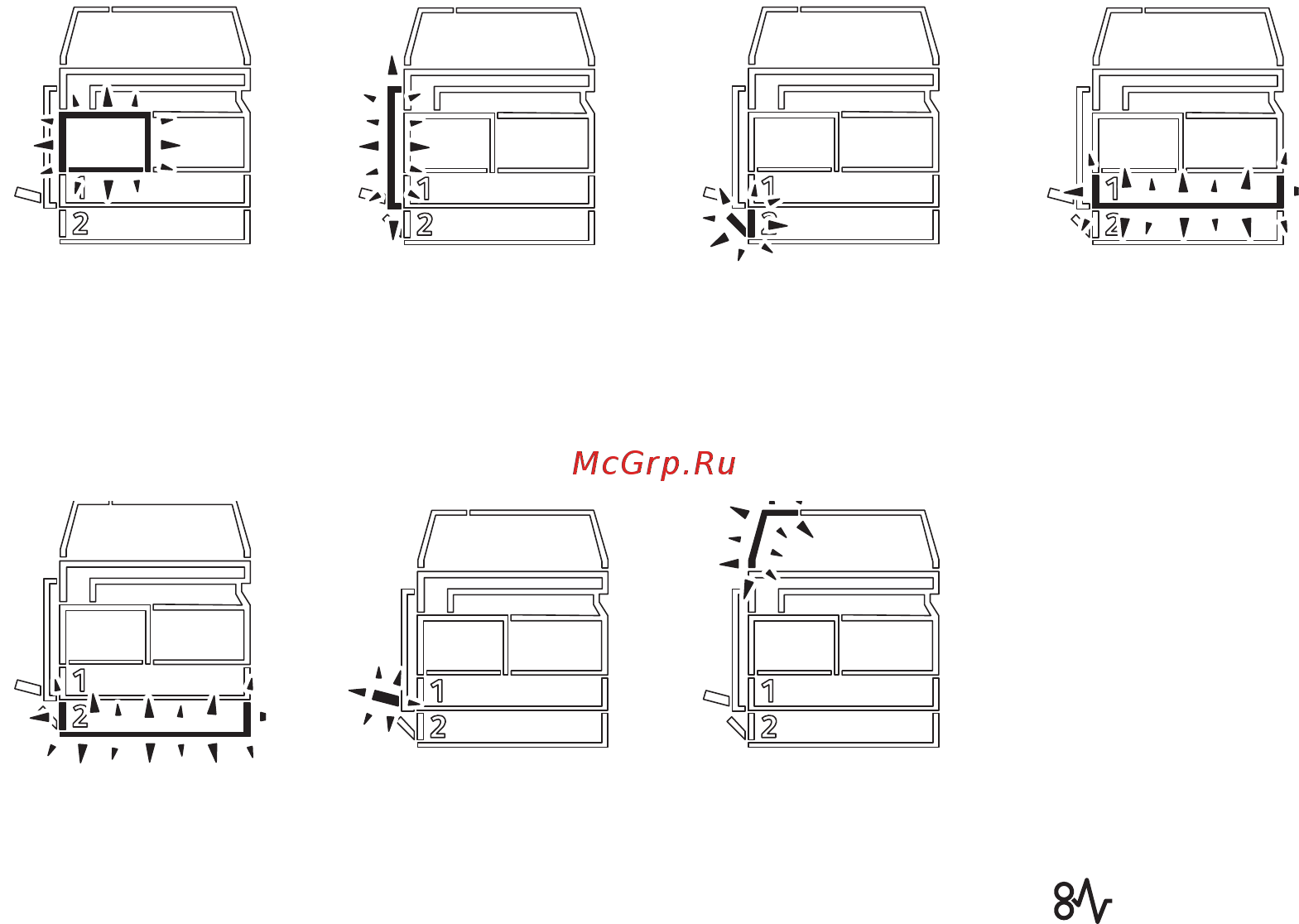

Когда застревает бумага или оригинал, либо остается открытой какая-то крышка,
соответствующая область индикации мигает, как показано ниже.
Если застревает бумага или оригинал, также отображается значок .
Передняя крышка Левая крышка А Крышка
Воднолоткового
модуля
Лоток 1
Лоток 2 Обходной лоток Податчик
оригиналов
