Копирование
WorkCentre 5019/5021
Руководство пользователя
5-12

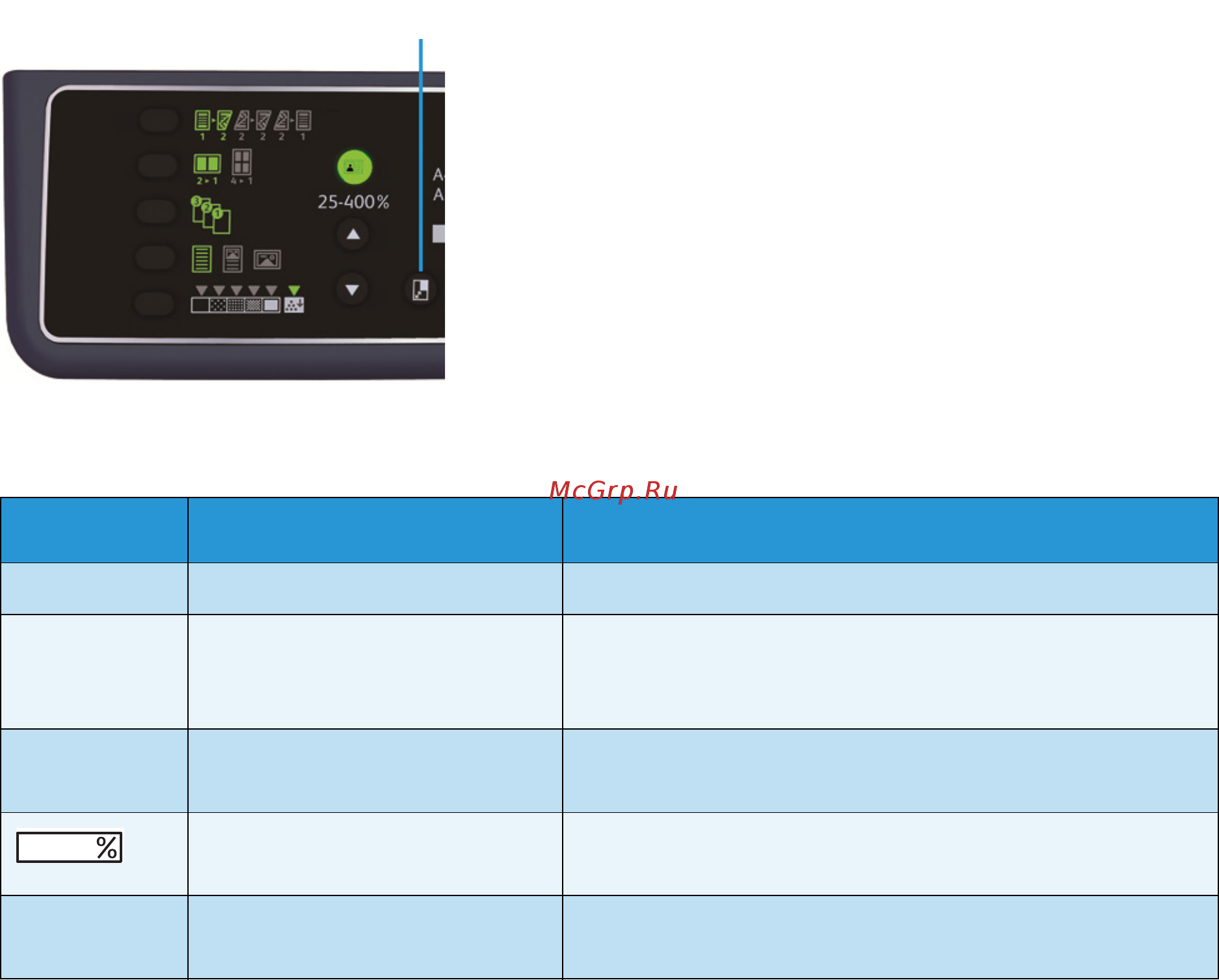

Уменьшить/Увеличить
Для установки масштабирования копий нажмите кнопку Уменьшить/Увеличить и выберите
масштаб.
На схеме состояния аппарата выбранный масштаб отображается в области индикации
масштаба.
Индикация Наименование Описание
100% Одинаковый размер копий и оригинала.
Aut (автовыбор масштаба) Масштаб выбирается автоматически в зависимости от
размера оригинала и указанного размера бумаги так,
чтобы оригинал помещался на странице.
Фиксированный масштаб Выбирается одно из фиксированных значений
масштаба.
Предустановленный
масштаб (настраиваемый)
Настраиваемый масштаб устанавливается в режиме
системного администратора.
Переменный масштаб Произвольное значение масштаба устанавливается
в диапазоне от 25 до 400 (с шагом 1%).
Кнопка Уменьшить/Увеличить
