Xerox WorkCentre 5021/B [95/188] Использование режима сканирования
![Xerox WorkCentre 5021/B [95/188] Использование режима сканирования](/views2/1162517/page95/bg5f.png)
Сканирование
WorkCentre 5019/5021
Руководство пользователя
6-5

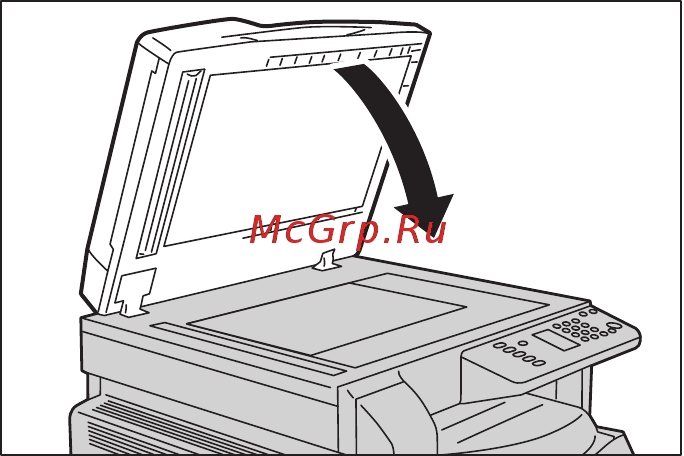

3. Закройте крышку стекла экспонирования.
Использование режима сканирования
Сведения об использовании приложений для загрузки данных сканирования на компьютер
приведены в разделе Загрузка данных сканирования с помощью приложения на ПК на стр. 6-6.
Примечания
• Для работы в режиме сканирования аппарат можно подключить через USB-
интерфейс.
• Доступно только монохромное бинарное сканирование.
• Название файла отображается формате ГГMMДДЧЧММСС.расширение, где ГГ =
год (4 цифры), MM = месяц (2 цифры), ДД = день (2 цифры), ЧЧ = час (2 цифры), MM
= минуты (2 цифры), СС = секунды (2 цифры).
• В некоторых случаях размер изображения сканирования может немного
превышать размер оригинала. Это связано с допустимой погрешностью при
обработке.
