Копирование
WorkCentre 5019/5021
Руководство пользователя
5-6
Примечание. При вводе неверного значения нажмите кнопку С (Очистить) и введите
правильное значение.
Запуск работы копирования
1. Нажмите кнопку Старт.
Примечания
• Если оригинал размещается в податчике, не прижимайте его во время
перемещения.
• При возникновении проблемы на схеме состояния аппарата отображается код
ошибки. Сведения о кодах ошибки приведены в разделе Коды ошибок на
стр. 11-21
.

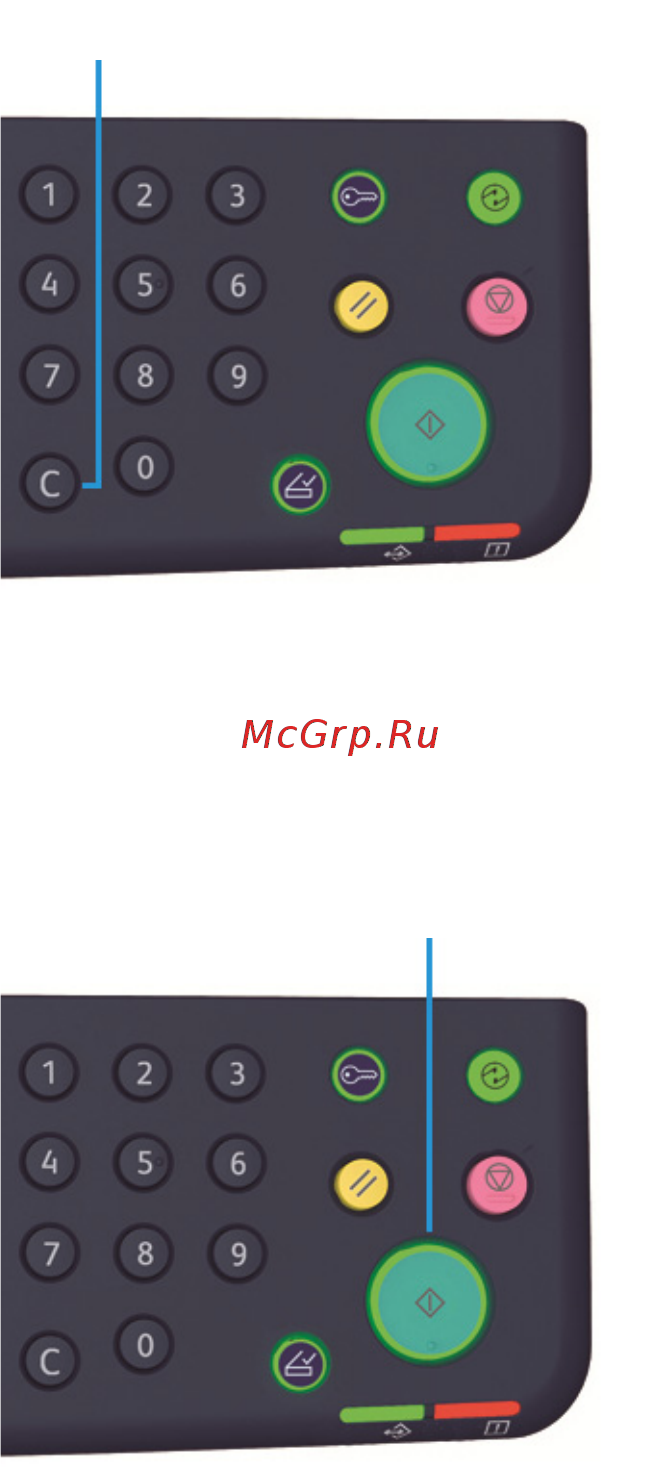

Кнопка C (Очистить)
Кнопка Старт
