Загрузка бумаги в лотки
WorkCentre 5019/5021
Руководство пользователя
4-12
Изменение размера бумаги
В данном разделе приведено описание изменения размера бумаги, заданной для лотков 1 и 2.
Примечания
• Не загружайте в лоток одновременно бумагу разного размера.
• При изменении размера или ориентации бумаги в лотке необходимо
соответственно изменить настройки бумаги. Сведения об изменении настроек
размера и ориентации бумаги приведены в разделе Настройка размера бумаги на
стр. 4-14.
Изменение размера бумаги для лотка 1 и 2

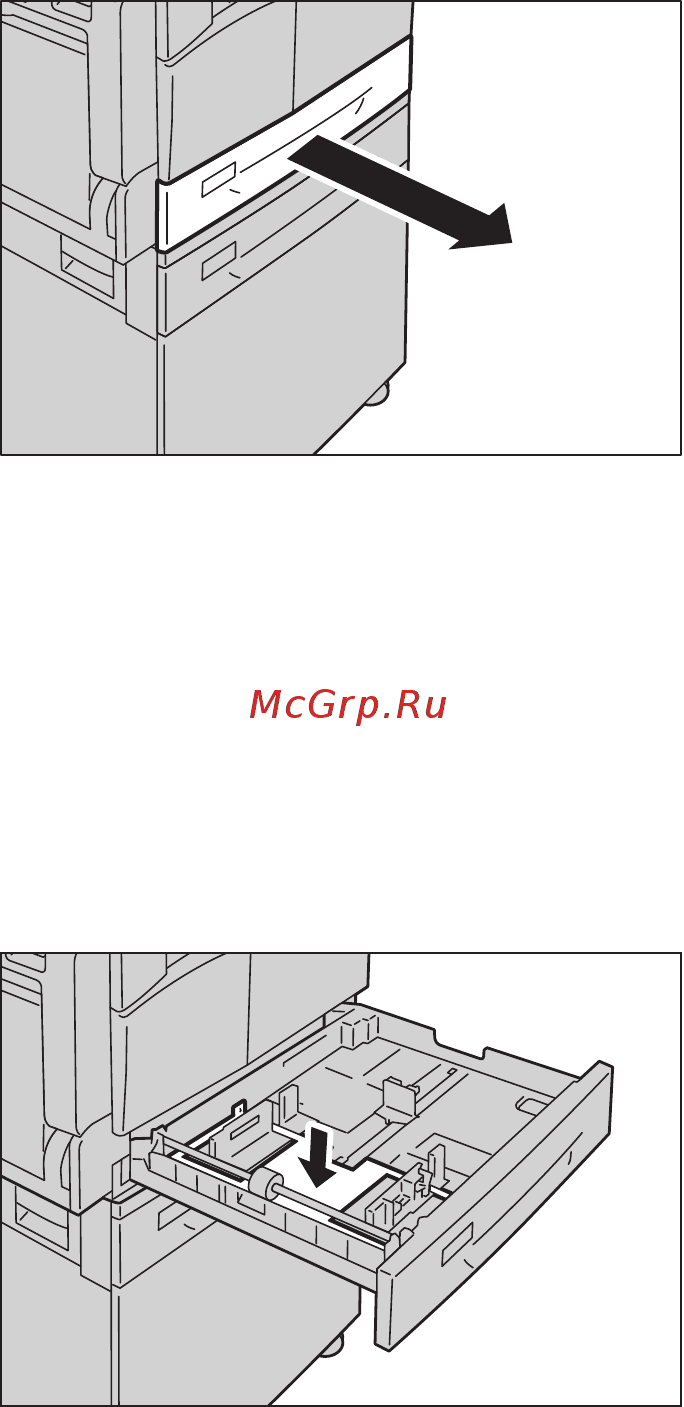

1. Выдвиньте лоток до упора.
Примечания
• Когда на аппарате выполняется копирование или печать, не выдвигайте лоток,
используемый в данной работе.
• Чтобы избежать застревания бумаги или ошибки, не добавляйте бумагу другого
размера поверх оставшейся в лотке.
2. Уберите из лотка всю бумагу.
3. Для лотка 1 — прижмите металлическую пластину к днищу лотка.
