Загрузка бумаги в лотки
WorkCentre 5019/5021
Руководство пользователя
4-14
Настройка размера бумаги
В данном разделе приведено описание установки размера и ориентации бумаги в лотках 1 и 2.
Вложив бумагу в лоток, установите настройки размера и ориентации бумаги в лотке.
Примечание. Во время обработки работы изменение данных настроек недоступно.
1. Чтобы выбрать лоток с бумагой нужного размера и ориентации, нажмите кнопку
Снабжение бумагой.
На схеме состояния аппарата загорится индикатор выбранного лотка, и в области
индикации размера бумаги отобразятся размер и ориентация бумаги.
2. Нажмите кнопка Размер (нажимать 2 с) и удерживайте не менее двух секунд, пока не
начнет мигать данный размер бумаги в области индикации размера.

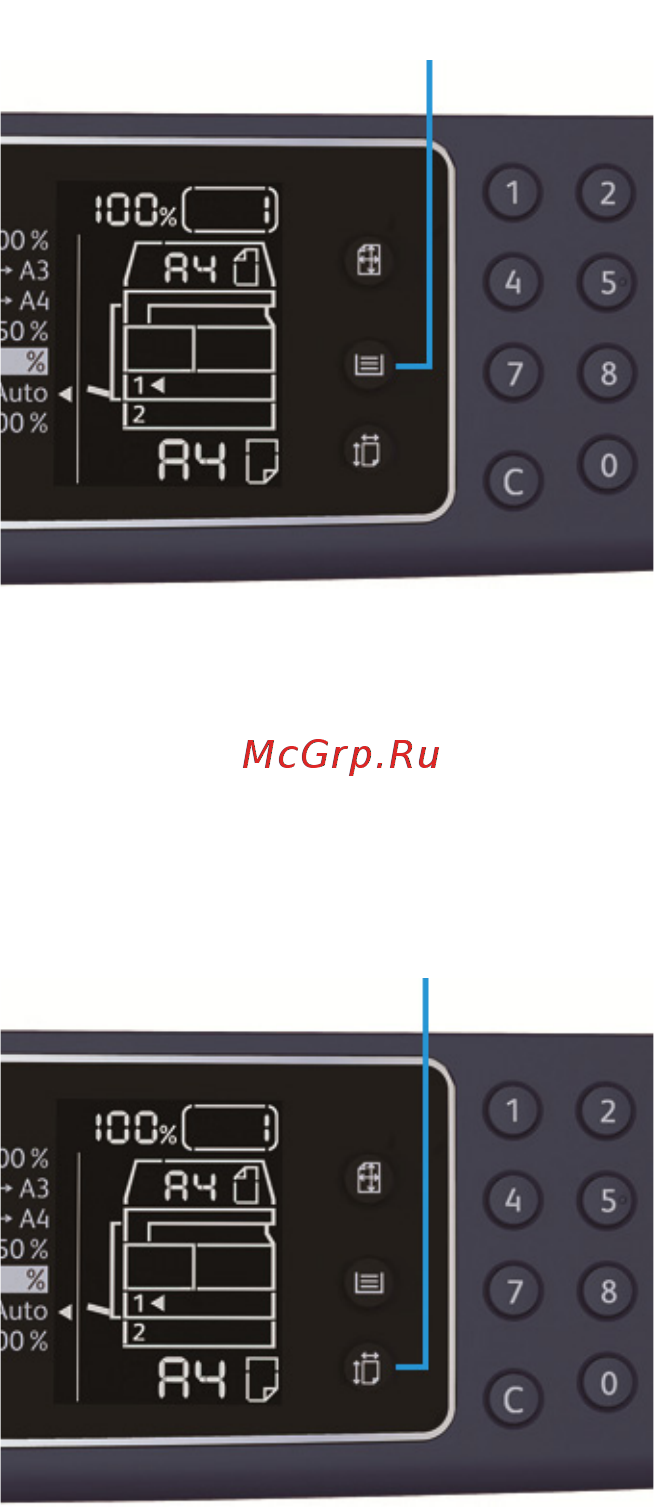

Кнопка Снабжение бумагой
Кнопка Размер (нажимать 2 с)
