Копирование
WorkCentre 5019/5021
Руководство пользователя
5-14
Нажмите кнопку Размер оригинала и выберите размер.
На схеме состояния аппарата выбранный размер и ориентация оригинала отображаются
в области индикации размера оригинала.
Фиксированный размер оригинала (предустановленный)
При установке размера оригинала можно выбрать один из предустановленных размеров. При
каждом нажатии кнопки Размер оригинала изменяется размер и ориентация оригинала.
Размер не отображается (область индикации размера оригинала пуста) (Ожидаемый
размер оригинала)
Подходящий размер области сканирования выбирается автоматически в зависимости от
указанного размер бумаги и масштаба.
При использовании податчика оригиналов
Автовыбор размера оригинала (Aut)
Когда оригинал вставляется в податчик, его размер определяется автоматически на основе
поддерживаемых стандартных размеров.

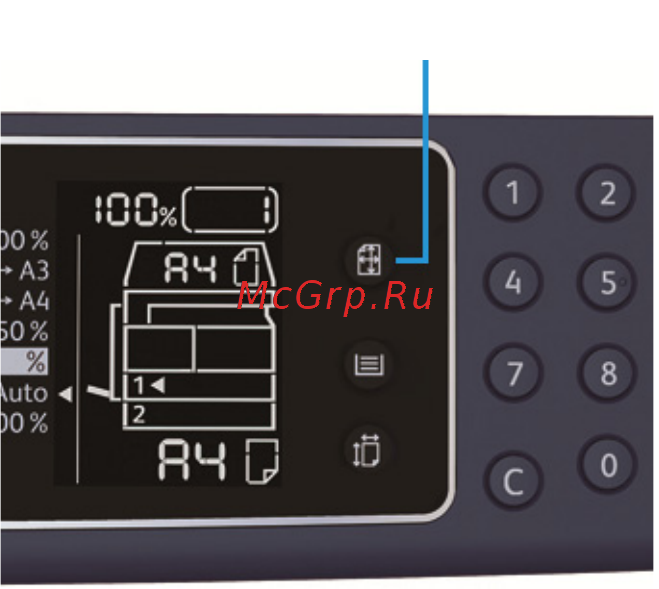

Кнопка Размер оригинала
