StarLine A64
74
Для сброса радиореле StarLine R2 на заводские установки
выполните следующие действия:

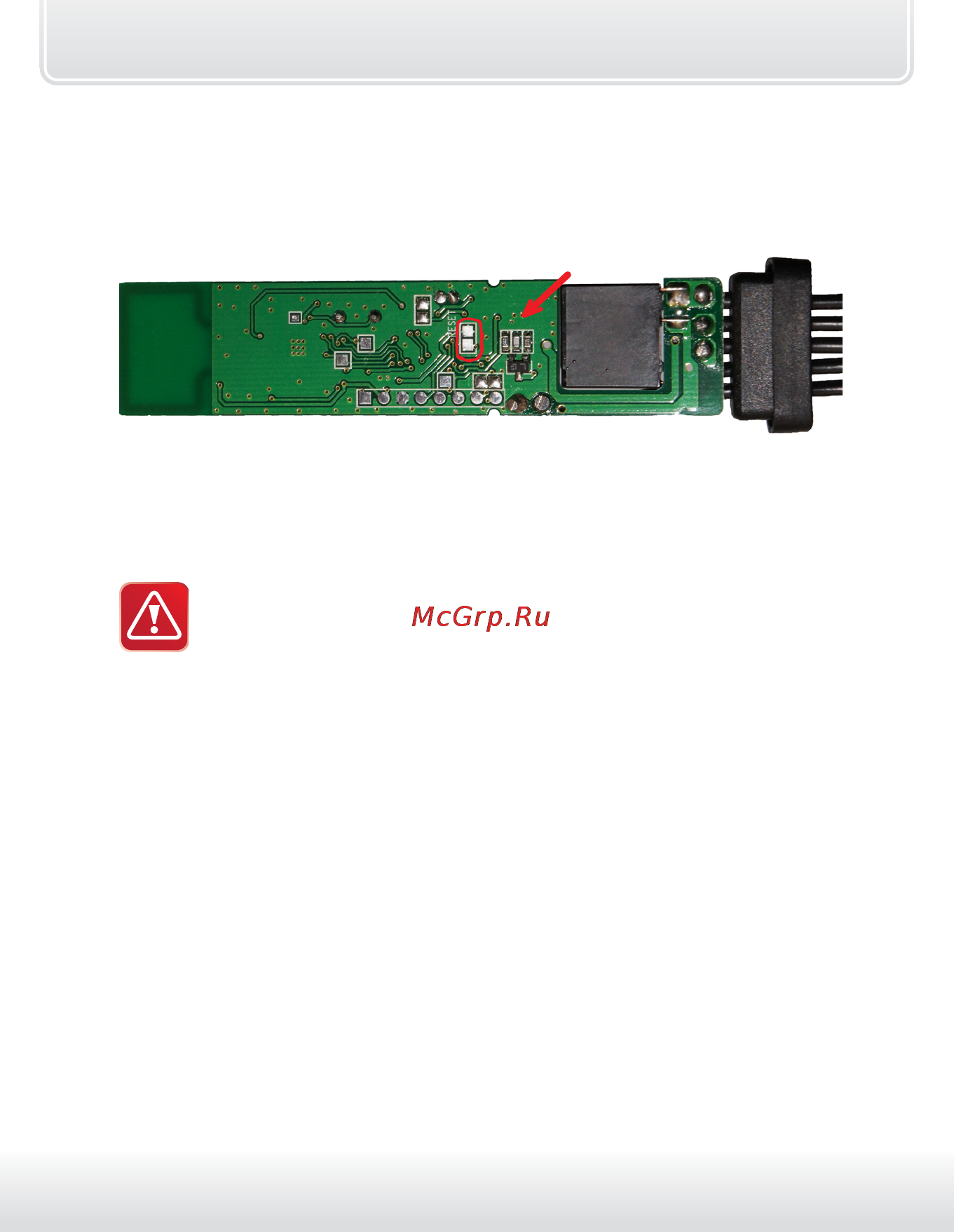

1. перед подачей питания на радиореле замкните между собой две
контактные площадки на плате реле, отмеченные на фото;
2. на 10 секунд подайте питание на реле. После отключения питания
разомкните контактные площадки; теперь реле снова можно
записать в автосигнализацию.
Внимание! При записи брелков в автосигнализацию теряется
привязка записанных ранее радиореле StarLine R2.
Для восстановления привязки радиореле после записи
брелков выполните следующие действия:
– включите и выключите зажигание 7 раз;
– нажмите сервисную кнопку 7 раз;
– включите зажигание. Последует 7 сигналов сирены.
Дождитесь 3-х световых сигналов автосигнализации
и мелодичного сигнала брелка;
– выключите зажигание.
