StarLine A64
22

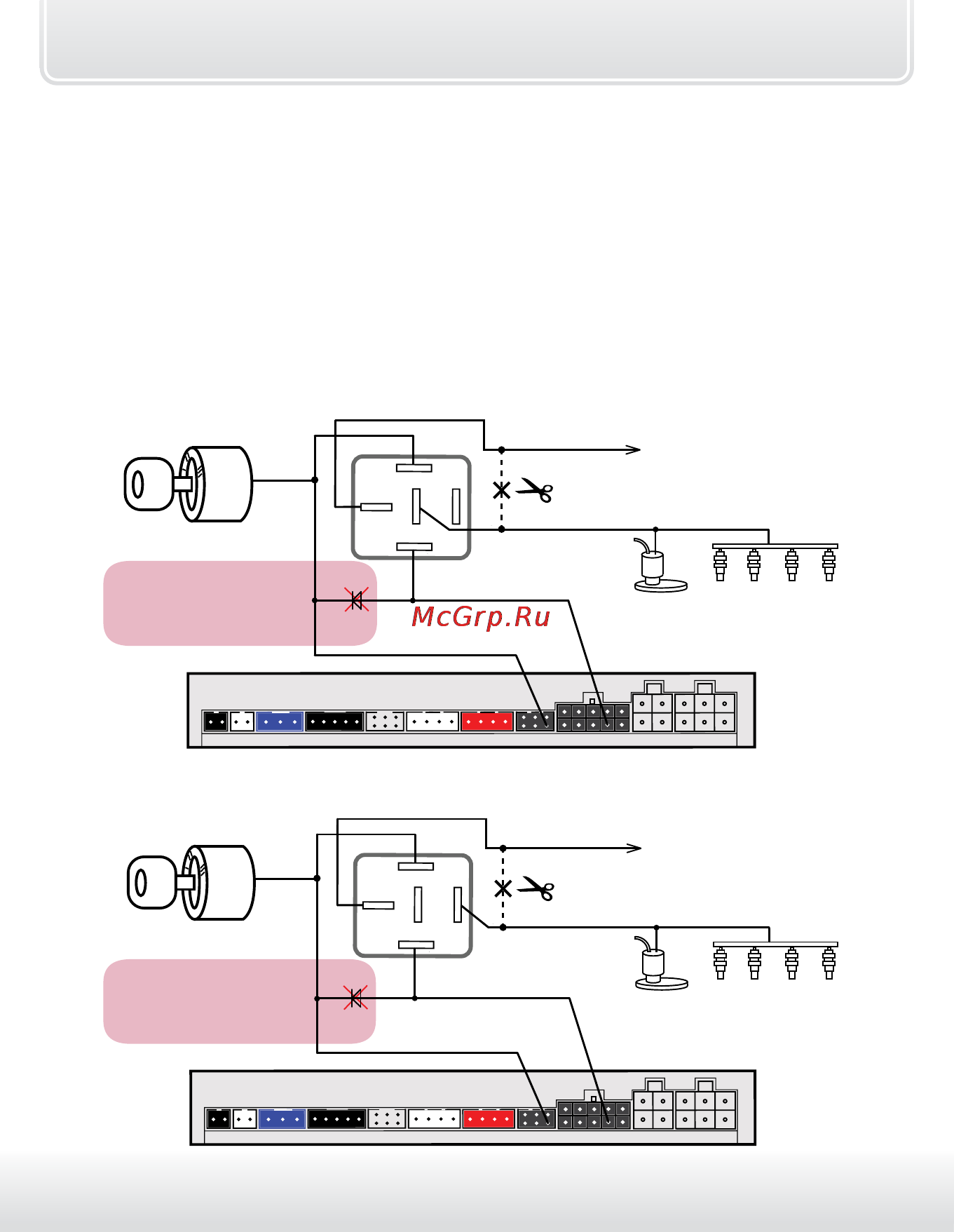

Подключение цепей блокировки двигателя
Подключение цепи блокировки двигателя
с использованием обычных реле
Разорвите одну из штатных цепей обеспечения работы двигателя
и в разрыв цепи подключите дополнительное реле. Режим работы
блокировки - нормально разомкнутый (НР) или нормально замкнутый
(НЗ) - программируется (см. стр. 43 функция 10). Заводская установка —
НЗ режим работы. Примеры подключения показаны на рисунках далее:
Для нормально замкнутого (НЗ) режима работы блокировки
Диод устанавливать
не нужно (если диод
установлен в колодке
реле, то удалите его)
Х3Х4
бензонасос
блокируемые цепи
черно-красный
провод
бензонасос
желтый провод
топливные
форсунки
к блоку
предохранителей автомобиля
замок
зажигания
15
86
30
85
87
87а
(-)
(+)
Для нормально разомкнутого (НР) режима работы блокировки
Диод устанавливать
не нужно (если диод
установлен в колодке
реле, то удалите его)
Х3Х4
бензонасос
блокируемые цепи
черно-красный
провод
бензонасос
желтый провод
топливные
форсунки
к блоку
предохранителей автомобиля
замок
зажигания
15
86
30
85
87
87а
(-)
(+)
