инструкция по установке
41
Программирование охранных
и сервисных функций

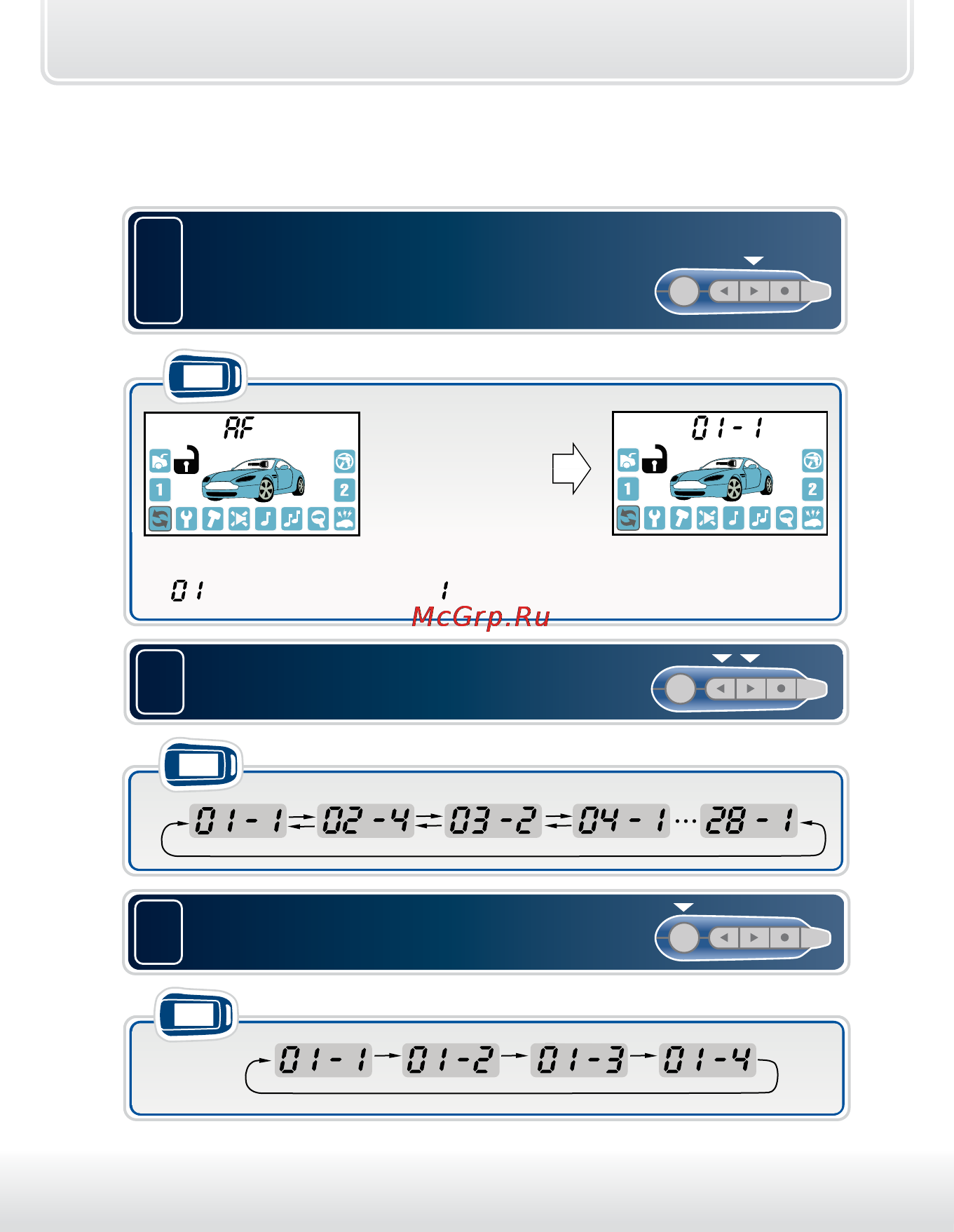

• появится индикация первой функции таблицы №1 (см. стр. 43):
– номер функции, – текущее состояние функции;
1
Войдите в главное меню программирования
функций (см. стр. 40), выберите пункт AF
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
последует
мелодичный
сигнал;
брелок
2
Короткими нажатиями кнопок 2 или 3
выберите необходимую функцию;
брелок
3
Коротко нажимайте кнопку 1 для выбора
необходимого состояния функции;
брелок
