StarLine A64
40

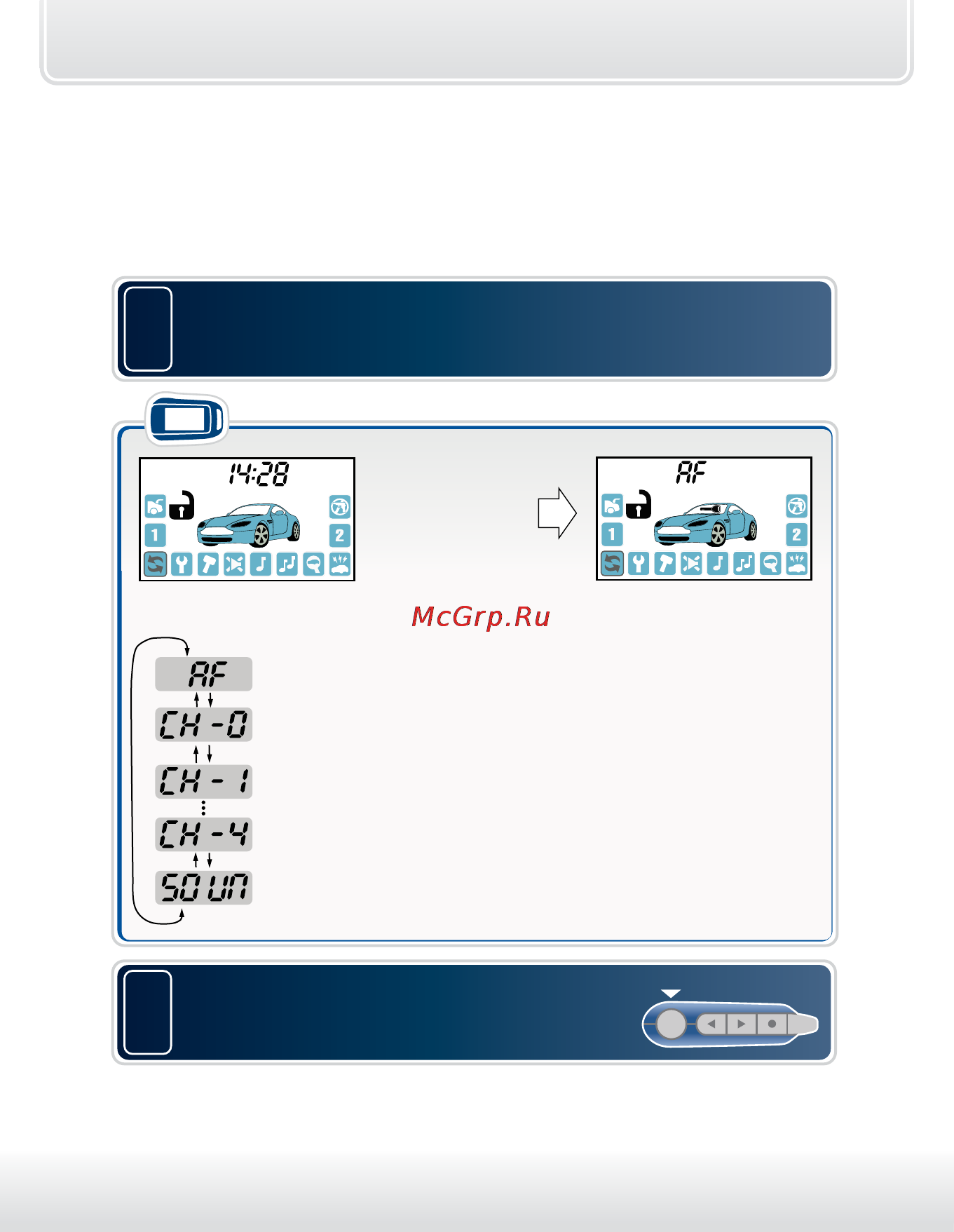

Главное меню программирования
функций автосигнализации
Сервисные и охранные функции могут быть изменены с помощью
сервисной кнопки и брелка без доступа к центральному блоку.
• короткими нажатиями кнопок 2 (или 3) выберите
необходимый пункт:
последует
мелодичный
сигнал,
1
Для входа в главное меню программирования функций
при выключенном зажигании нажмите сервисную
кнопку 5 раз и включите зажигание:
– охранные и сервисные функции (см. таб. №1 стр. 43);
– гибкое программирование доп. канала №1 (см. стр. 60);
– гибкое программирование доп. канала №0 (см. стр. 60);
– гибкое программирование доп. канала №4 (см. стр. 60);
– громкость сигналов подтверждения (см. стр. 57);
брелок
2
для выхода из меню программирования
нажмите коротко кнопку 1 брелка
или выключите зажигание:
3 световых сигнала подтвердят выход из главного меню
программирования.
