Starline A64 [29/126] Подключение световой сигнализации

инструкция по установке

Подключение световой сигнализации

Если в Вашем автомобиле управление световой сигнализацией возможно

через CAN интерфейс, то каких-либо дополнительных подключений

не требуется.

В случае, когда управление световыми сигналами

невозможно ни через CAN интерфейс, ни альтернативным способом

следует использовать обычные схемы подключения, описанные ниже.

Управляющую функцию №1 CAN интерфейса при этом следует выключить

(см. стр. 88).

Классическое подключение световой сигнализации

В автомобилях, у которых в штатном электрооборудовании для питания

указателей поворота используется только два провода, возможно прямое

подключение выходов автосигнализации:

• зелено-черный провод разъема X1 подключите к лампам указателей

поворота (один борт). Максимальный ток нагрузки 7,5 А;

• зелено-желтый провод разъема X1 подключите к лампам указателей

поворота (другой борт). Максимальный ток нагрузки 7,5 А.

Если в штатной проводке автомобиля для указателей поворота

задействовано больше проводов (4 или 6), то необходимо использовать

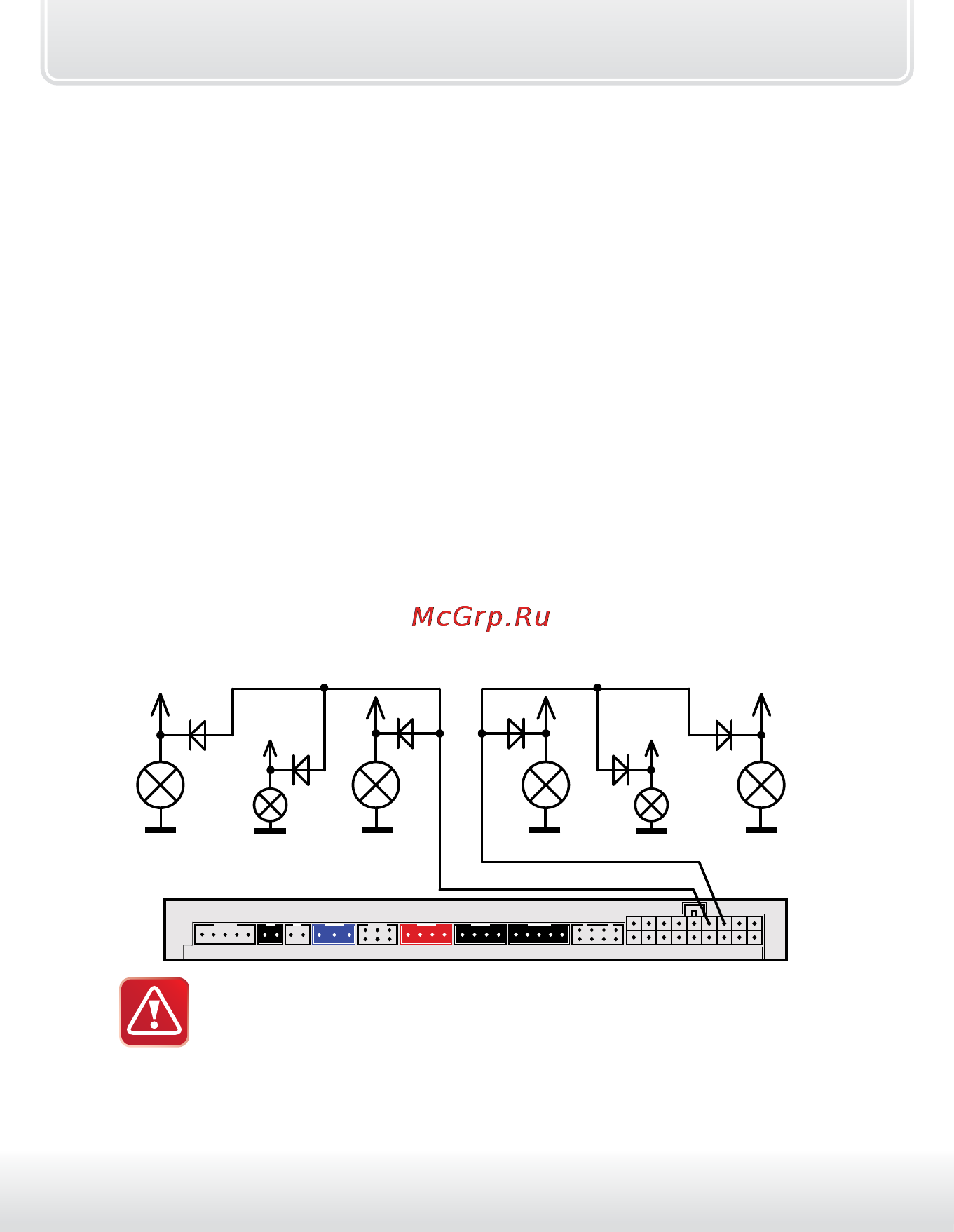

диодную развязку:

зелено-черный

зелено-желтый

VD6

VD5

VD4

VD3

VD2

VD1

Х1

Выходы управления световыми сигналами

(зелено-черный и

зелено-желтый провода разъема Х1)

имеют автоматическую

защиту от короткого замыкания.

Диоды VD1–VD6 должны быть рассчитаны на соответствующий

ток, который определяется мощностью ламп указателей

поворота (рекомендуется не менее 3А, например 1N5401).
