инструкция по установке
35

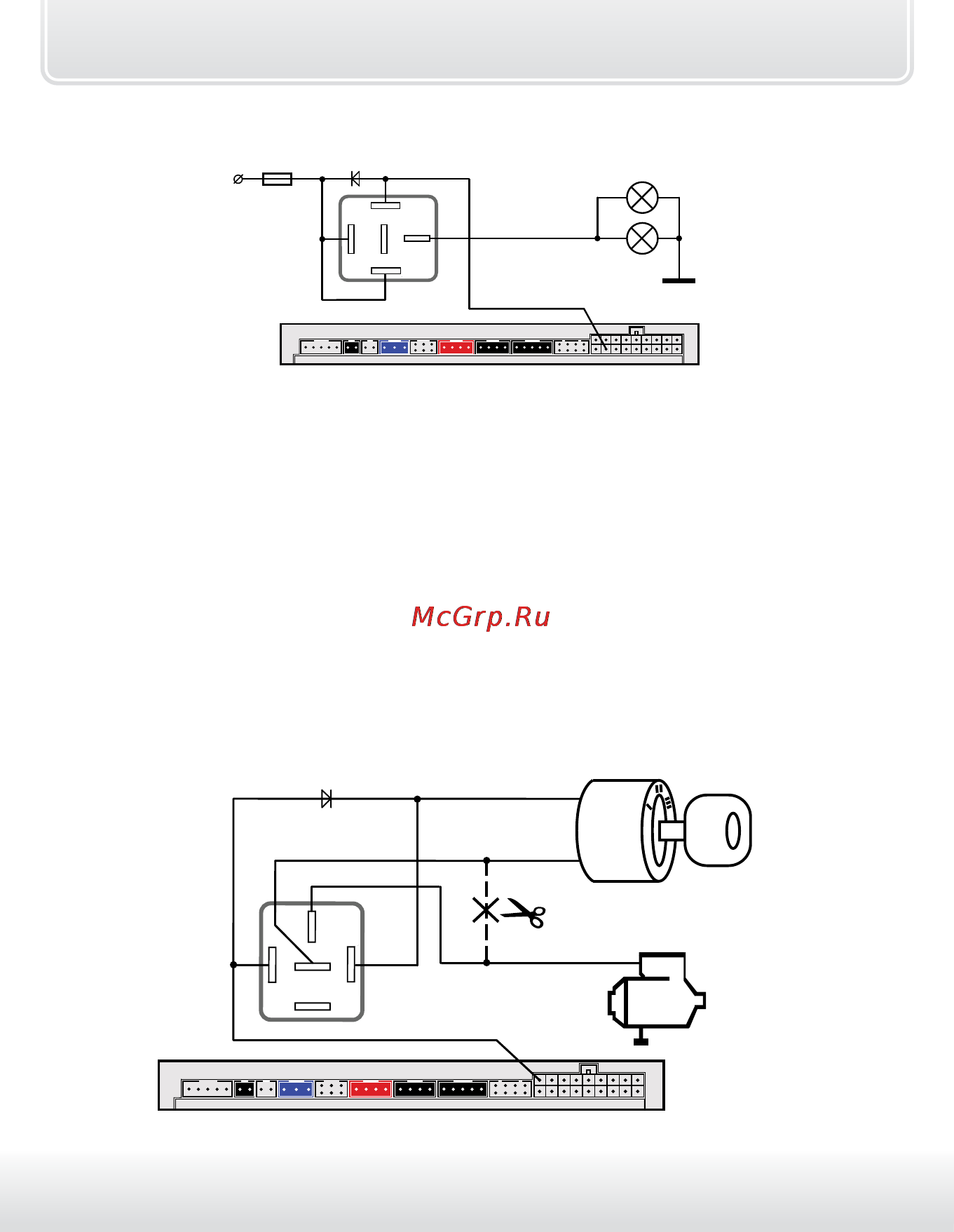

Схема реализации функции «световая дорожка»
желто-синий провод
VD1
86
30
85
87
87а
+12В
15 А
лампы
ближнего
света
фар
(-)
(+)
Дополнительный канал №4 — блокировка стартера
(функция 20)
Данный доп. канал может быть использован для реализации защитной
блокировки стартера в охране, а также в режиме турботаймера и
охраны с рабочим двигателем. Также доп. канал можно использовать
в режиме «защелка», т.е. включать и выключать с брелка. Если для
управления устройством требуются другие временные параметры
управляющего сигнала, используйте гибкое программирование.
Для реализации функции блокировки стартера необходимо использовать
дополнительное реле, а доп. канал подключить в соответствии со
схемой, приведенной ниже:
черно-белый провод
VD1
86
30
85
87
87а
конт. 15
конт. 50
замок
зажигания
стартер
стартер
зажигание
(-)
(+)
