StarLine A64
60
Гибкое программирование
дополнительных каналов
Гибкое программирование позволяет «привязать» включение и
выключение доп. канала к различным событиям, задать задержку
срабатывания, длительность и количество импульсов при активации

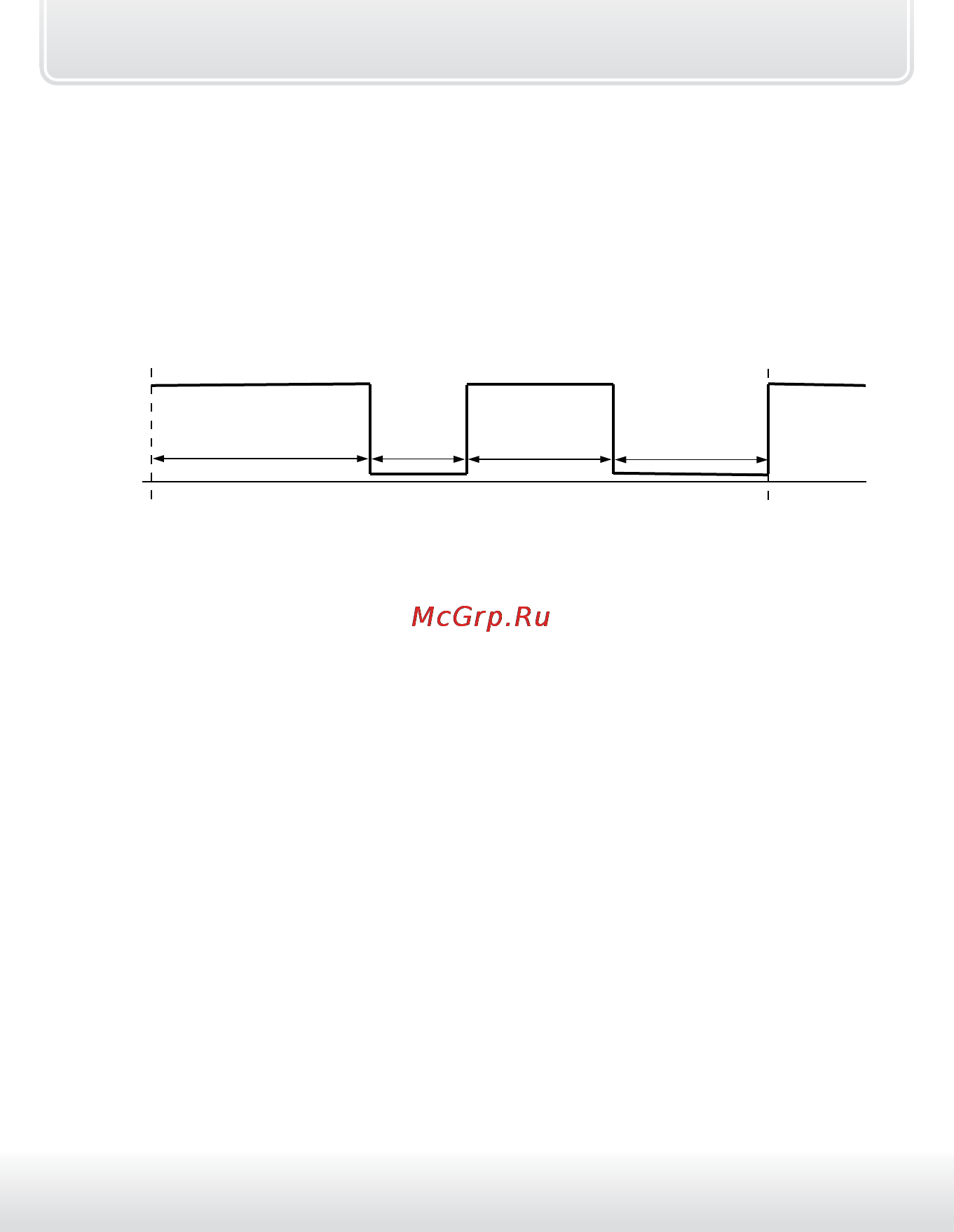

канала. В общем виде сигнал на выходе доп. канала в случае гибкого
программирования выглядит следующим образом:
событие
включения
+12 В
0 В
событие
выключения
Т1
Т2
Т3
Т4
Пояснение к рисунку:
Т1 - задержка первого импульса относительно события включения;
Т2 - длительность первого импульса;
Т3 - длительность паузы между импульсами;
Т4 - длительность второго импульса.
