инструкция по установке
79
15А
Зажигание
VD
1N4007
Кодовое реле R3
10А
синий
зеленый
Аккумулятор
Концевик
капота
Оранжево-серый
провод
Х2
Внешнее реле
блокировки
Замок капота
StarLine L10
красный
черный
желто-красный
черно-красный
оранжево-серый

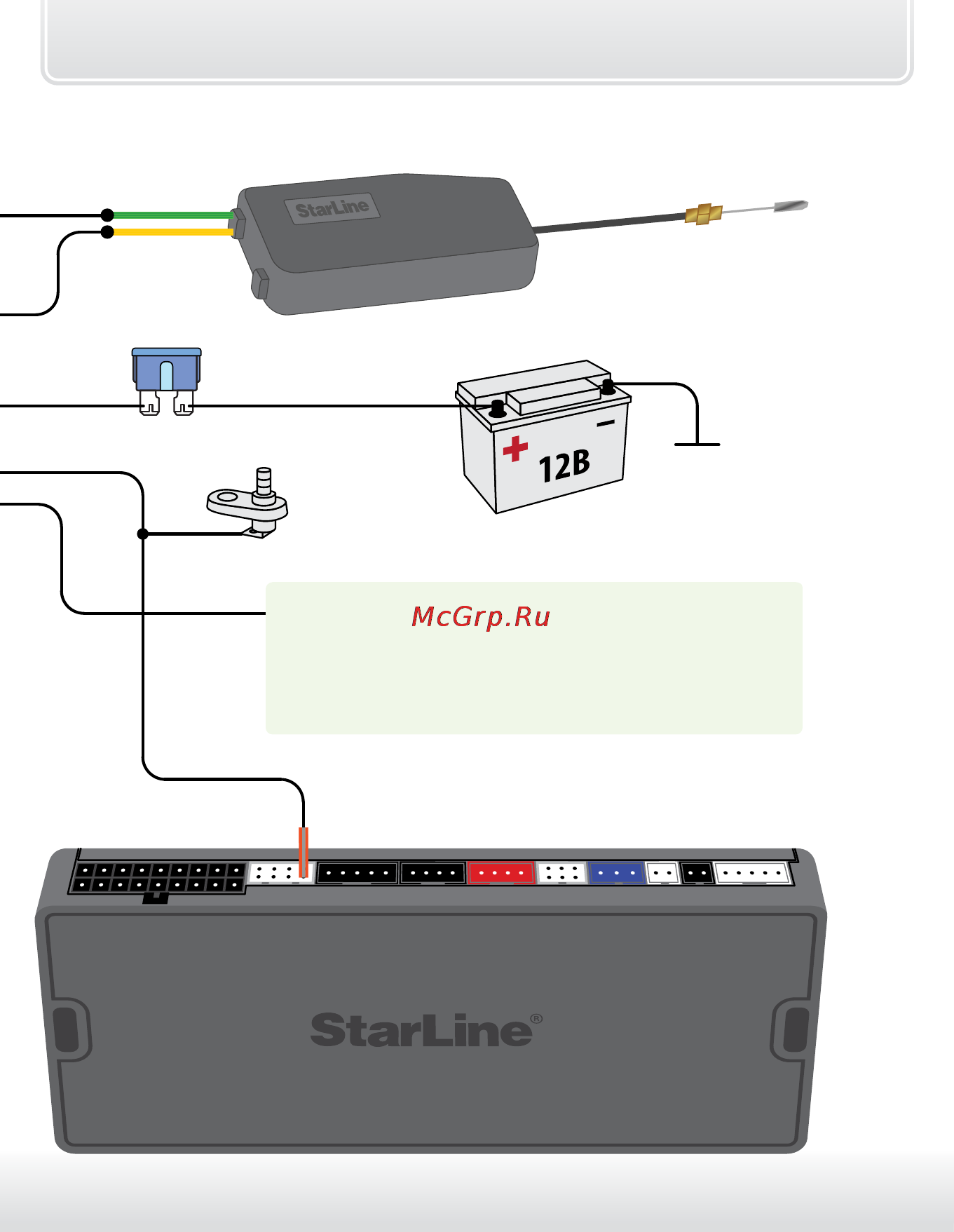

Схема подключения
кодового реле StarLine R3
к StarLine A64
Общий
НЗ
86
30
85
87
87а
(-)
(+)
Для управления кодовым реле выберите один из
доп. каналов: №0 или №1 таблицы №1 (см. стр.44)
и запрограммируйте его на вариант 3.
Вход управления.
10А
