StarLine A64
12

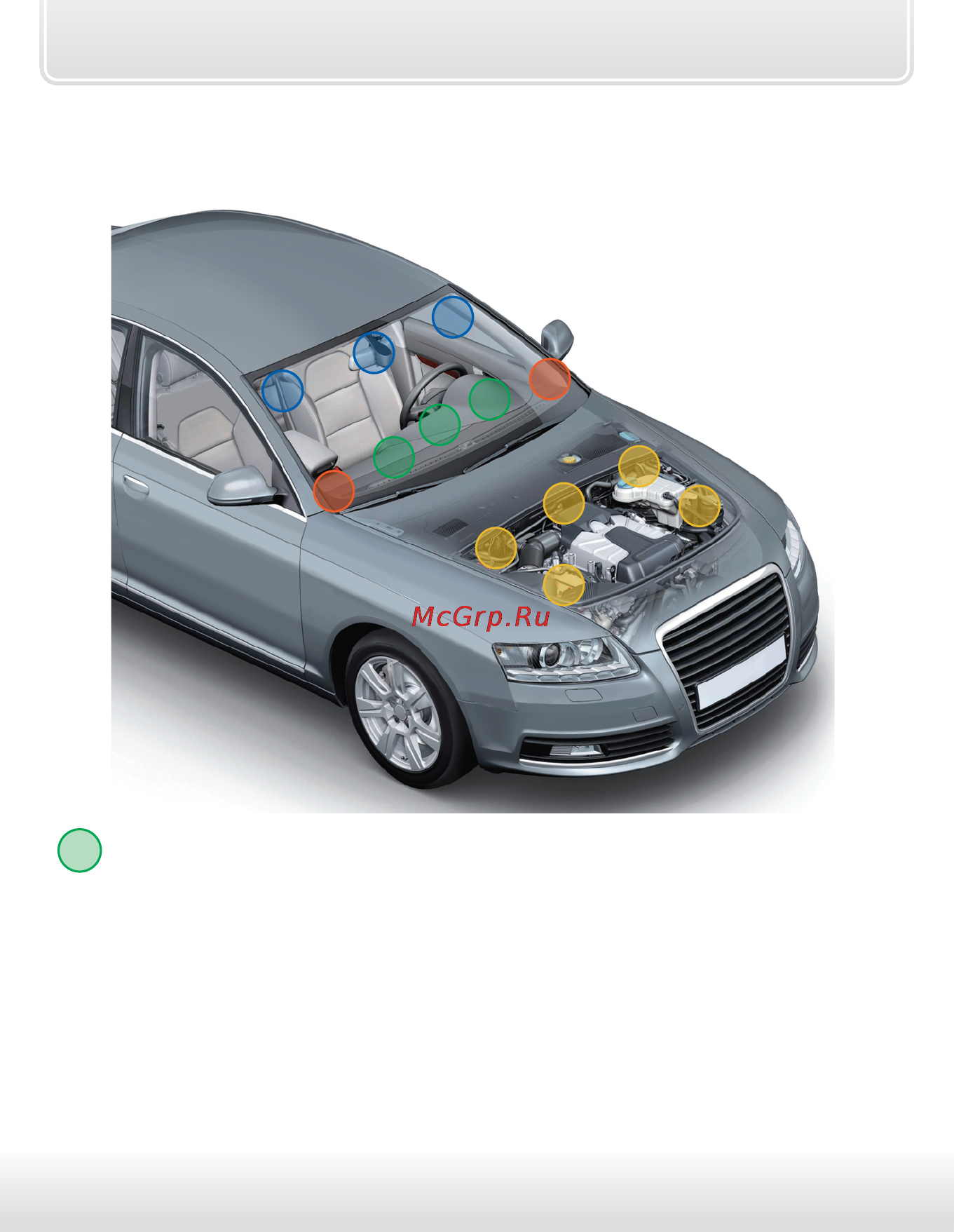

Размещение компонентов
автосигнализации
5
5
4
4
4
4
4
1
1
1
2
2
2
3
3
Центральный блок разместите в салоне в скрытом месте, например,
под приборной панелью. Закрепите блок с помощью саморезов или
пластиковых стяжек так, чтобы исключить его перемещение при
вибрации. При установке следует учесть, что в центральном блоке
находится датчик температуры салона, поэтому размещать его нужно
как можно дальше от источников тепла, в противном случае показания
температуры могут отличаться от реальной температуры в салоне. Если
место установки блока будет доступно попаданию воды или влаги, то
устанавливайте блок разъемами вниз, чтобы избежать попадания влаги
внутрь блока.
