инструкция по установке
105
Подключение секретной кнопки
Для запуска поиска метки или для отключения блокировки
двигателя с помощью секретной кнопки функцию №22
(см. стр. 44) следует запрограммировать на вариант 3.
Секретной кнопкой может быть как штатная кнопка автомобиля, так и
дополнительная кнопка, установленная в скрытом месте салона.
Кнопка должна быть подключена ко входу событий автосигнализации
StarLine (оранжево-синий провод) таким образом, чтобы при её
нажатии вход событий подключался к «массе».

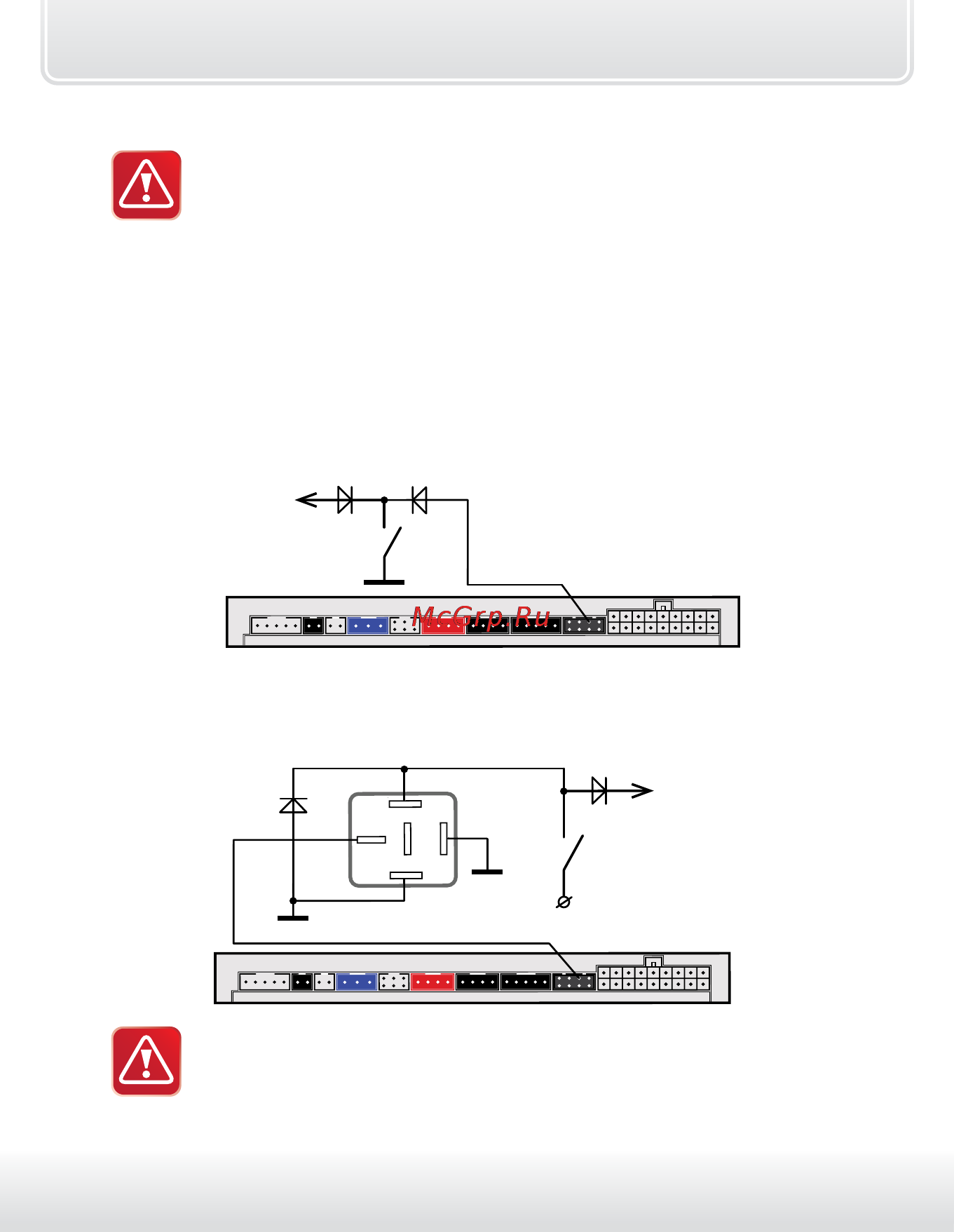

Подключение входа событий к штатной кнопке автомобиля,
замыкающейся на «массу» :
оранжево-синий
провод
Х2
штатная кнопка
управления
к штатному
оборудованию
VD2VD1
(1N4007)
Подключение входа событий к штатной кнопке автомобиля,
замыкающейся на +12 В :
оранжево-синий провод
штатная кнопка
управления
к штатному
оборудованию
86
30
85
87
87а
Х2
+12 В
VD2
(1N4007)
VD1
(-)
(+)
Для подключения необходимо дополнительное реле.
Диод VD1 должен быть рассчитан на ток, протекающий в цепи
управления штатной кнопки.
