StarLine A64
14
Подключение автосигнализации

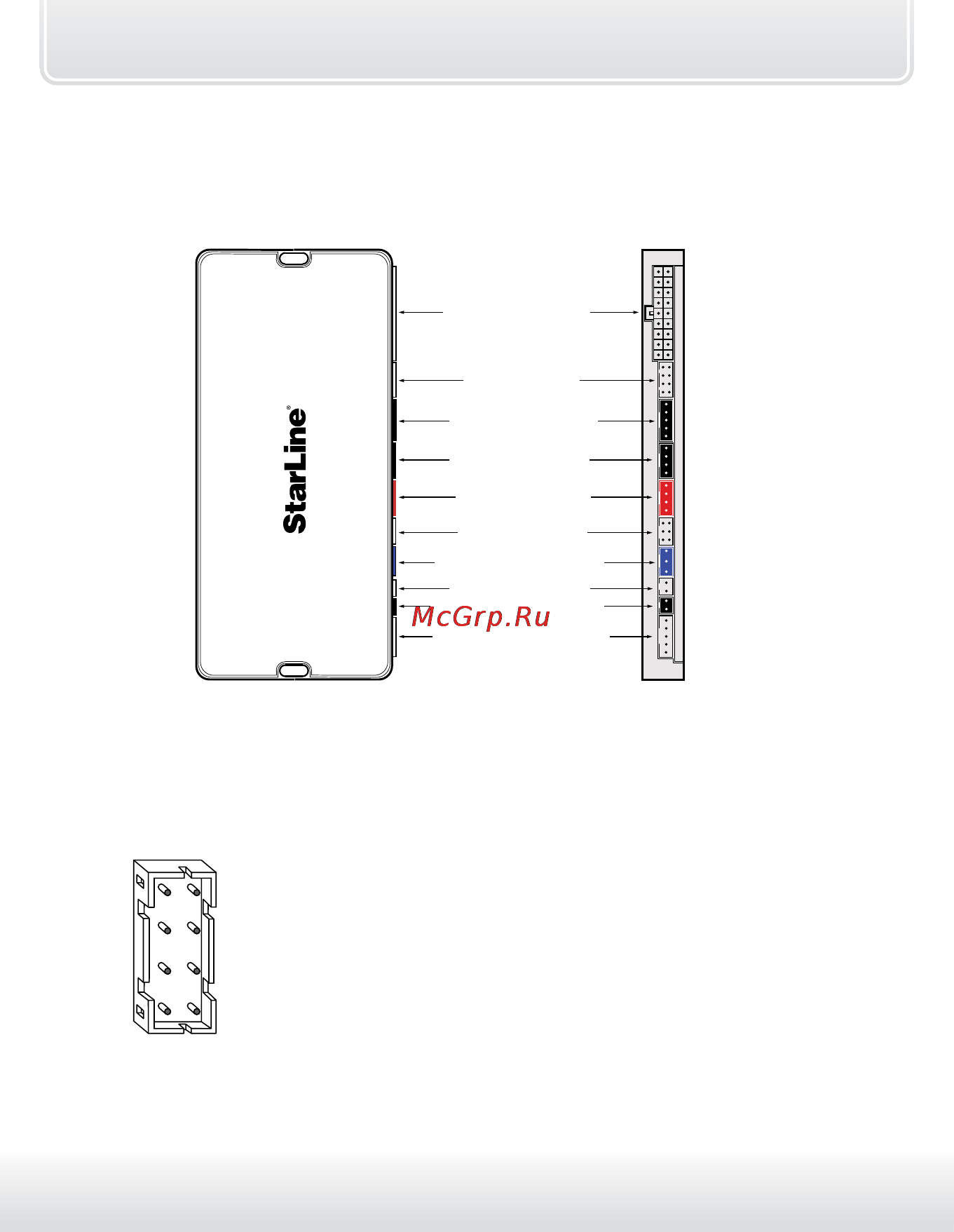

Назначение разъемов и их контактов
Х1
Х2
Х3
Х4
Х5
Х6
Х7
Х8
основной разъем
разъем входов
приемопередатчик
дополнит. датчик
внешний GSM модуль
сервисная кнопка
светодиод индикации
не используется
CAN интерфейс
GPS/ГЛОНАСС антенна
(опция)
Х10
Х9
Х1
Х2
Х3
Х4
Х5
Х6
Х7
Х8
Х10
Х9
Назначение контактов разъема Х2
1) вход зажигания (+) ..................................................(желтый)
2) вход стояночного тормоза (–)..................(сине-красный)
3) вход педали тормоза (+)...........(оранжево-фиолетовый)
4) вход багажника (–).................................(оранжево-белый)
5) вход дверей (+/–)...........................................(сине-черный)
6) вход событий (–).....................................(оранжево-синий)
7) вход контроля работы двигателя............(серо-черный)
8) вход капота (–).......................................(оранжево-серый)
Х2
2
4
3
5
6
7
8
1
контакт:
цвет провода:
Подробную схему подключения автосигнализации см. на стр. 58.
