StarLine A64
36
Подключение дополнительных датчиков
Дополнительный датчик подключается к 4-контактному разъему X4
центрального блока. После подключения дополнительного
датчика необходимо запрограммировать функцию 12 таблицы
программируемых функций согласно требуемому алгоритму
обработки сигналов (см. стр. 44). В качестве дополнительного датчика
можно использовать микроволновый датчик (он сработает при
проникновении в салон автомобиля через окно), датчик наклона,
давления и другие.

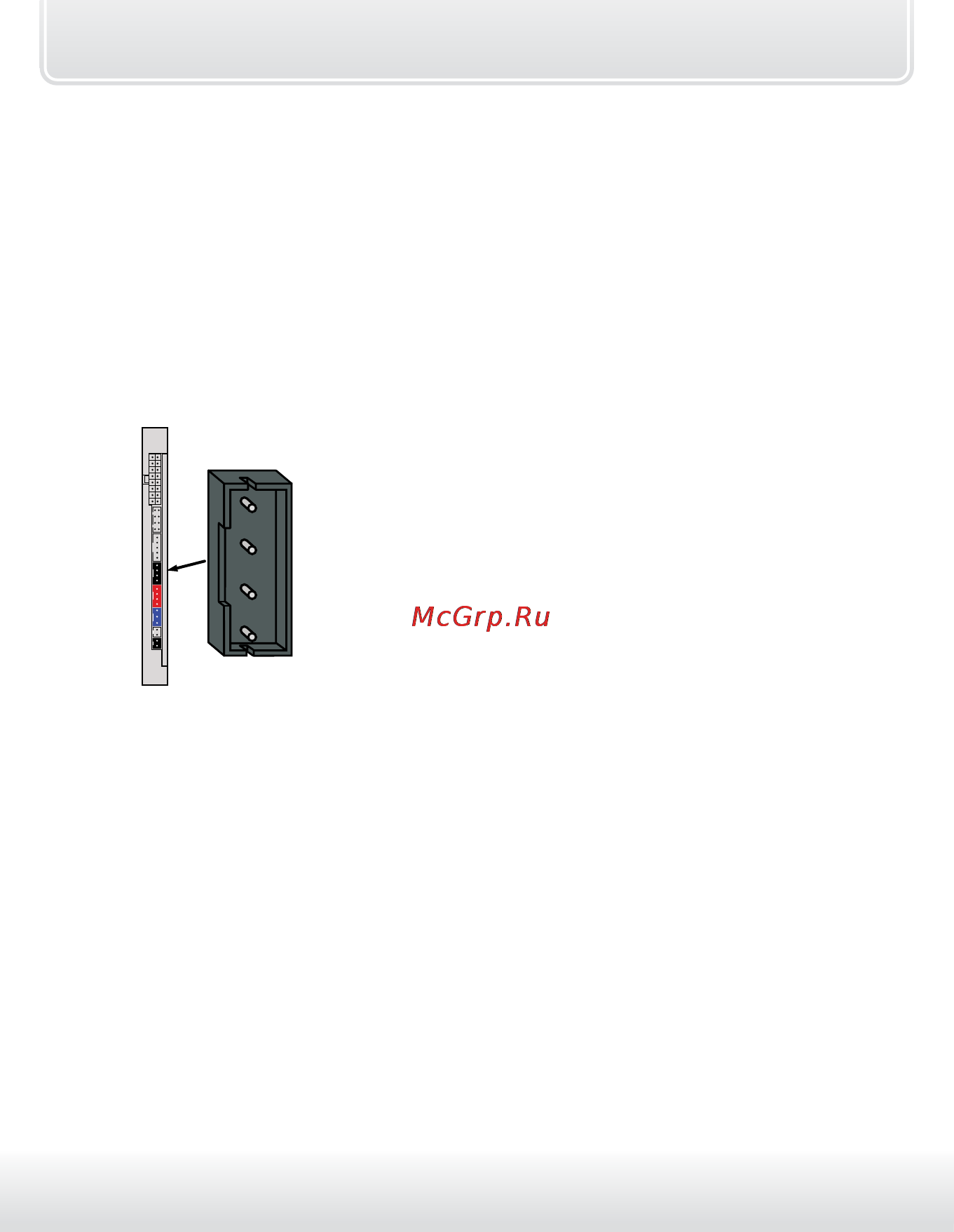

Назначение контактов разъема Х4:
1) питание датчика (+12 В) (красный)
2) масса (черный)
3) отрицат. вход предупредит. уровня (синий)
4) отрицат. вход тревожного уровня (белый)
Х4
2
4
3
1
Подключение сервисной кнопки
Подключите сервисную кнопку к 2-контактному разъему X8
центрального блока и установите ее в скрытом, но доступном для
владельца автомобиля месте.
Подключение светодиода — индикатора состояния
Светодиод-индикатор необходимо подключить к 2-контактному
разъему X9 центрального блока.
Подключение приемопередатчика (антенного
модуля)
Модуль приемопередатчика с антенной подключается к 5-контактному
разъему X3 с помощью кабеля, входящего в комплект сигнализации.
Рекомендации по размещению приемопередатчика см. на стр. 13.
