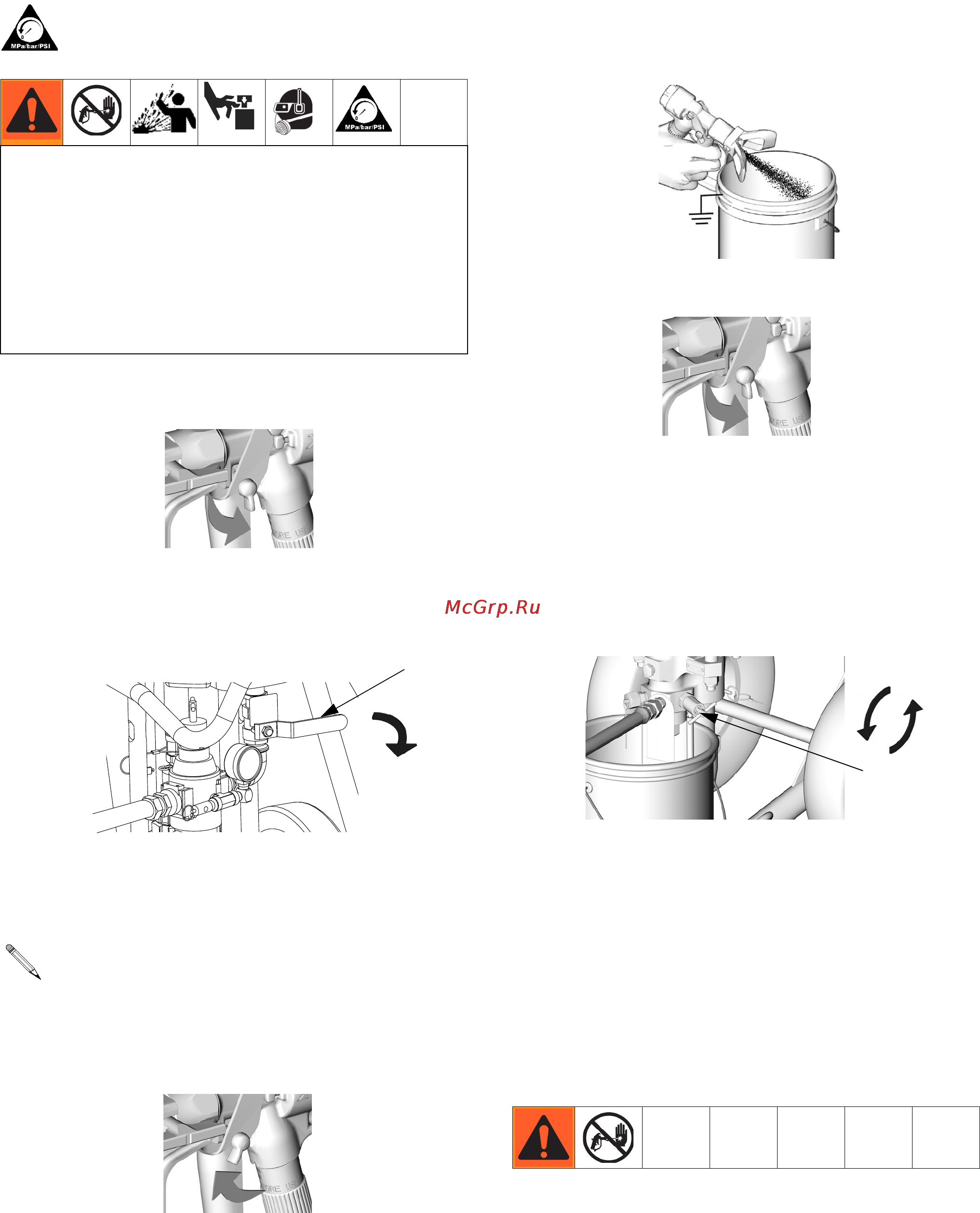

Процедура снятия давления
312447N 13
Процедура снятия давления
1. Включите блокиратор пускового курка пистолета.
2. Закройте главный воздушный клапан стравливающего
типа (B).
3. Отключите блокиратор пускового курка пистолета.
4. Крепко прижмите пистолет к заземленной
металлической емкости. Нажимайте пусковой
курок распылительного пистолета до тех пор,
пока давление не будет снято.
5. Включите блокиратор пускового курка пистолета.
6. Слейте жидкость. Чтобы слить жидкость, медленно
откройте все клапаны для слива жидкости, включая
клапан для слива и продувки (J). Для слива жидкости
необходимо использовать ведро для отходов. Если
в системе присутствует возвратная трубка, откройте
шаровой клапан возвратного трубопровода. После
слива жидкости закройте клапаны.
7. Если вы подозреваете, что распылительный
наконечник или шланг засорены или что после
выполнения указанных выше действий давление не
было снято полностью, ОЧЕНЬ МЕДЛЕННО ослабьте
гайку крепления защитной насадки наконечника
или муфту на конце шланга, чтобы постепенно снять
давление, а затем ослабьте полностью. Прочистите
шланг или наконечник для устранения засора.
Блокиратор пускового курка
Прекращая распыление, всегда включайте блокиратор
пускового курка, чтобы предотвратить случайное
включение распылительного пистолета рукой, при
падении или при ударе.
Выполняйте процедуру снятия давления каждый
раз, когда в тексте приводится этот символ.
Это оборудование будет оставаться под давлением до
тех пор, пока давление не будет снято вручную. Во
избежание получения серьезной травмы, вызванной
жидкостью под давлением (например, в результате
прокола кожи, разбрызгивания жидкости и контакта
с движущимися деталями), выполняйте процедуру
снятия давления после каждого завершения распыления
и перед очисткой, проверкой либо обслуживанием
оборудования.
ПРИМЕЧАНИЕ. При использовании
распылительного пистолета АА поверните
регулятор подачи воздуха пистолета против
часовой стрелки, чтобы снять давление.
TI5049a
B
TI5048a
TI8252a
TI5049a
J
TI8417a
+
