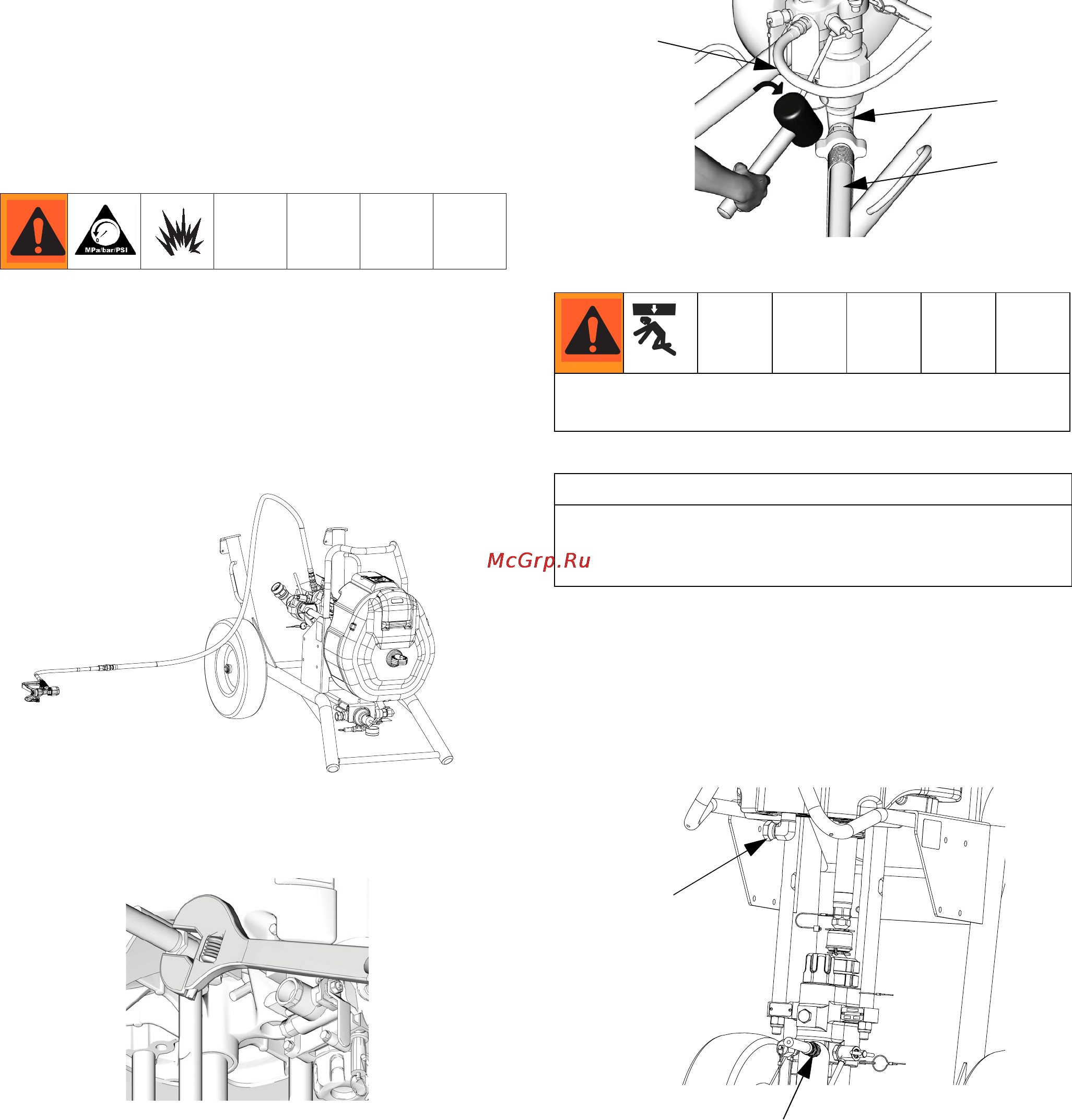

Извлечение нижнего блока Xtreme
24 312447N
Извлечение нижнего блока Xtreme
Необходимые инструменты
• Набор разводных ключей.
• Динамометрический ключ.
•Резиновый молоток.
• Резьбовая смазка.
• Противозадирная смазка 222955.
•Loctite
®
2760
™
или аналог.
Отсоединение и подсоединение
нижнего блока
1. Выполните промывку насоса, см. раздел
Заправка/промывка, стр. 14. При остановке насоса
поршень должен всегда находиться в нижнем
положении. Выполните процедуру, описанную в
разделе Процедура снятия давления на стр. 13.
2. Отклоните тележку назад.
3. Отсоедините шланг подачи воздуха.
4. Отсоедините шланг подачи жидкости (103).
Отсоедините всасывающий шланг (4). Удерживайте
фитинг (6) выпускного отверстия для жидкости
гаечным ключом, чтобы не ослабить его при
отсоединении всасывающего шланга.
5. Пометьте положение выпуска жидкости нижней
части насоса (P) относительно впускного отверстия
двигателя (W) для облегчения выравнивания при
обратном монтаже. Если двигатель не нуждается
в обслуживании, оставьте его на опоре.
r_x25dh1_x45hd1_311164_24f
TI8415a
Не поднимайте насос за подъемное кольцо, если его
общая масса превышает 250 кг (550 фунтов).
ПРЕДОСТЕРЕЖЕНИЕ
Будьте осторожны при отсоединении нижнего блока
насоса; его масса может достигать 25 кг (55 фунтов).
Принимайте соответствующие меры предосторожности.
TI8262a
6
4
103
TI8414a
W
P
