Элементы управления и индикаторы модуля DataTrak
312447N 19
Элементы управления и индикаторы модуля DataTrak
Расшифровка обозначений наР
ИС
. 5.
T Значение ограничения разгона в циклах/мин
(определяется пользователем; 00 = откл.)
U Значение смещения нижнего блока (определяется
пользователем)
V Единица измерения скорости потока жидкости
(определяется пользователем; варианты:
галлон/мин[США], галлон/мин [имперский], унции/мин
[США], унции/мин [имперские], л/мин или куб. см/мин)
W Индикатор (горит в случае сбоя)
X Диагностическая контрольная карта (см. Т
АБЛИЦА
3, стр. 22)
YДисплей
PF Кнопка заправки/промывки (запускает режим
заправки/промывки. В режиме заправки и промывки
система защиты от разгона и счетчик партий продукции
(BT) не работают.)
RK Кнопка сброса (сбрасывает сообщения о неисправностях.
Для обнуления счетчика партий продукции нажмите
и удерживайте эту кнопку в течение 3 секунд.)
CF Счетчик циклов/скорость потока
BT Счетчик партий продукции
GT Общий счетчик
RT Переключатель защиты от разгона (вкл./выкл.)
UT Параметр ошибки E1 (вкл./выкл.)
DT Параметр ошибки E2 (вкл./выкл.)
ST Параметр ошибки E5 (вкл./выкл.)
ПРИМЕЧАНИЕ. Модуль DataTrak входит в состав
некоторых моделей. См. раздел Модели, стр. 4,
где приведен перечень моделей, оборудованных
модулем DataTrak.
/мин,
Р
ИС

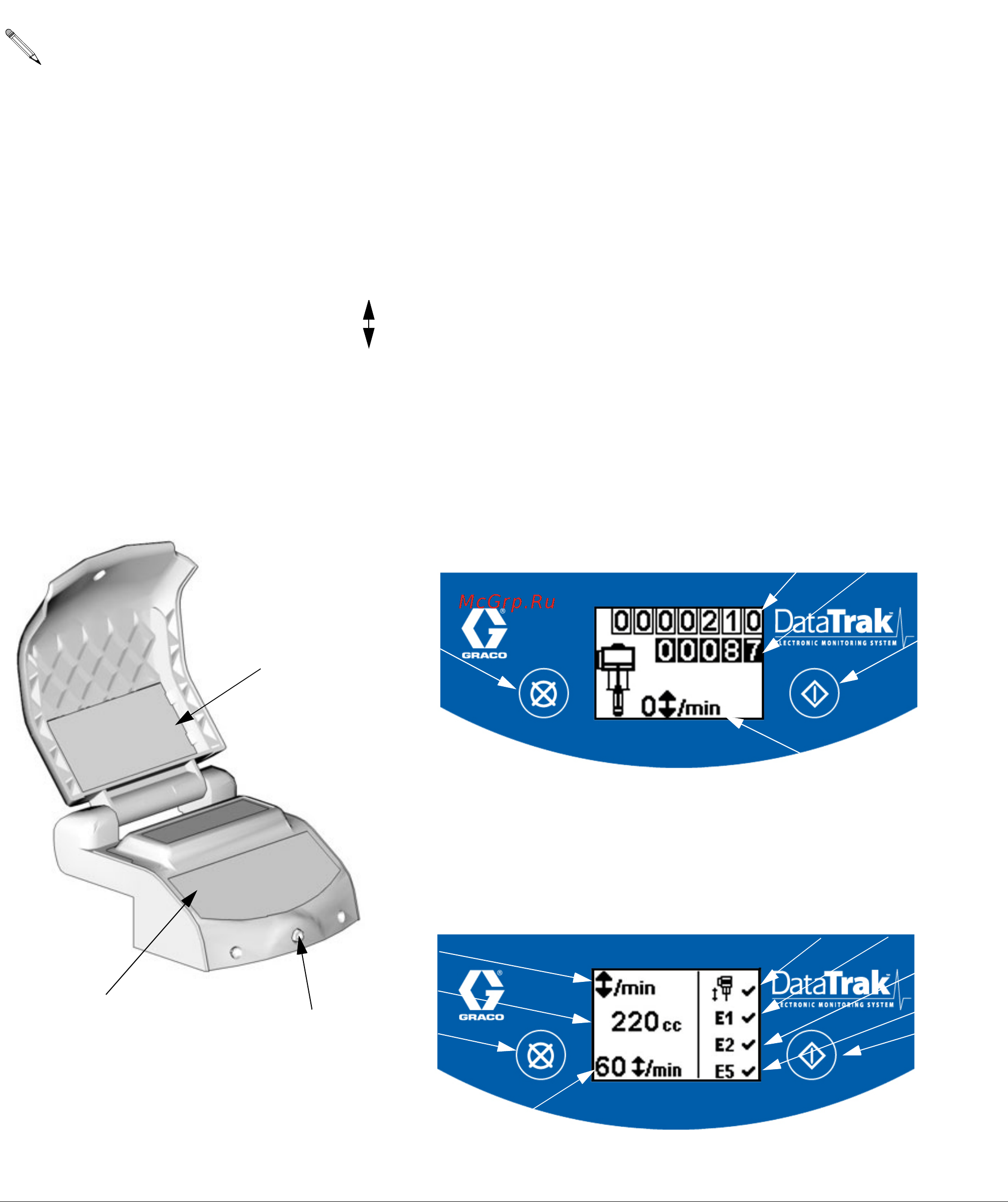

. 5. Элементы управления и индикаторы модуля DataTrak
X
W
Y; см. подробный рисунок
справа.
CF
BT
GT
V
RT
T
PF
RK
U
UT
DT
ST
Режим работы
Режим настройки
TI8215a
TI8622b
TI8623b
RK
PF
