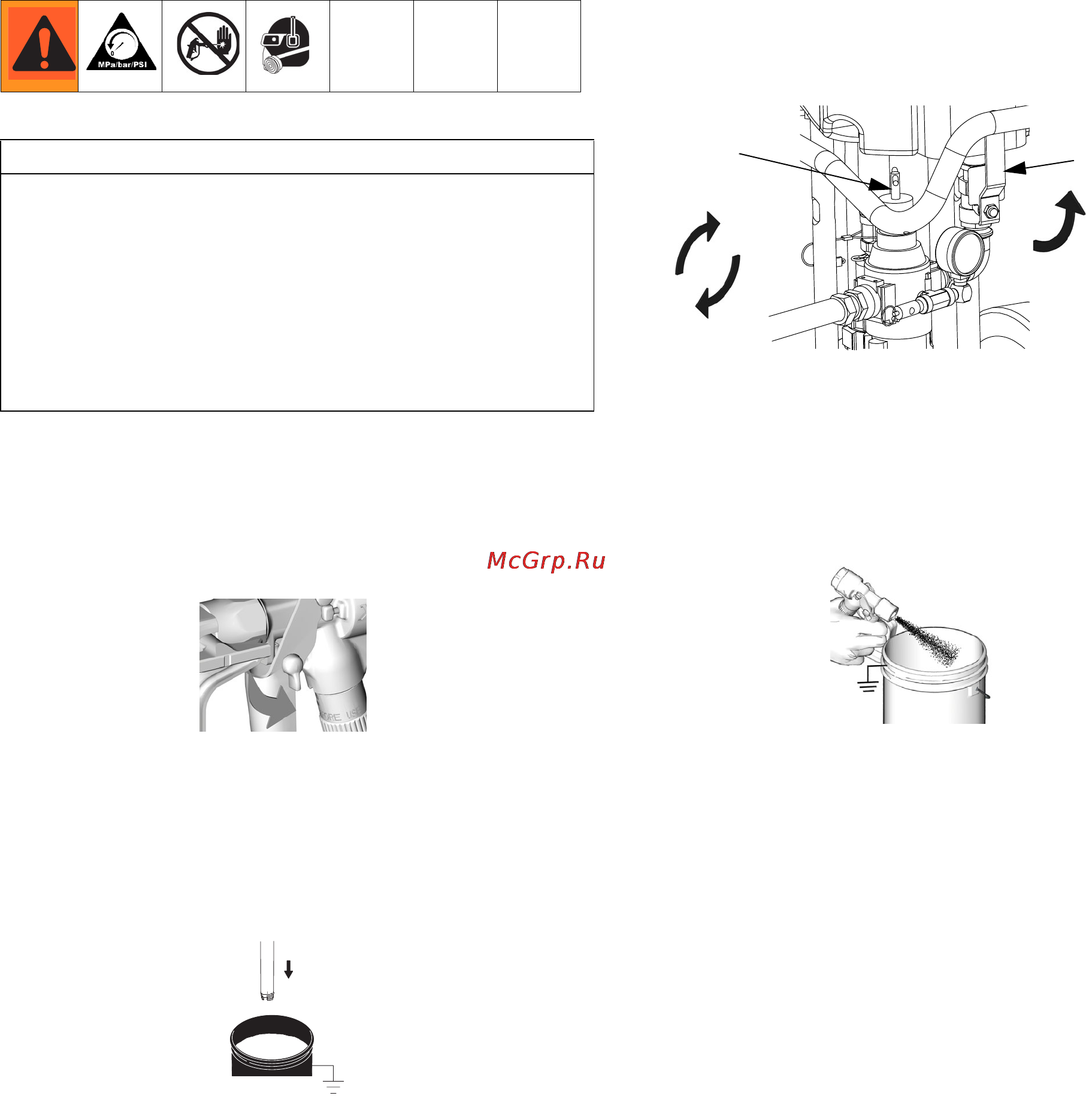

Выключение
312447N 17
Выключение
1. Выполните процедуру, описанную в разделе
Процедура снятия давления на стр. 13.
2. Включите блокиратор пускового курка пистолета.
3. Снимите с пистолета защитное устройство для
распылительного наконечника и сам наконечник,
затем очистите их раздельно.
4. Поместите трубку с сифоном в заземленную
металлическую емкость с промывочной жидкостью.
5. Откройте главный воздушный клапан
стравливающего типа (B). Поверните ручку
регулятора подачи воздуха (G) по часовой стрелке,
чтобы установить минимально возможное давление
жидкости.
6. Отключите блокиратор пускового курка пистолета.
7. Плотно прижмите металлическую часть пистолета
к заземленной металлической емкости. Нажимайте
пусковой курок пистолета до тех пор, пока из
пистолета не польется чистый растворитель.
8. Выполните процедуру, описанную в разделе
Процедура снятия давления на стр. 13.
ПРЕДОСТЕРЕЖЕНИЕ
Ни в коем случае не оставляйте в насосе на ночь воду
или жидкость на водной основе. При перекачивании
жидкости на водной основе сначала промойте насос
водой, а затем каким-либо ингибитором коррозии,
например минеральным спиртом (так называемым
уайт-спиритом). Снимите давление, но оставьте
антикоррозийный состав в насосе для защиты
деталей от коррозии.
TI5049a
G
B
+
TI8727a
