Техническое обслуживание
18 312447N
Техническое обслуживание
График профилактического
обслуживания
Периодичность проведения обслуживания зависит от
конкретных условий эксплуатации системы. Составьте
график проведения профилактического обслуживания и
укажите определенные виды обслуживания и время их
проведения. Затем составьте график регулярных
проверок системы.
Ежедневное техническое
обслуживание
1. Промойте оборудование. См. раздел
Заправка/промывка, стр. 14.
2. Снимите давление. См. раздел Процедура снятия
давления на стр. 13.
3. Проверьте уплотнительную гайку (S, Р
ИС
. 1).
Отрегулируйте уплотнения. При необходимости
замените жидкость для щелевых уплотнений.
Выполните затяжку с усилием 34–41Н•м
(25–30футофунтов).
4. Слейте воду из воздушного фильтра.
5. Очистите всасывающую трубку совместимым
растворителем. Рекомендуется очищать наружные
поверхности распылителя тканью, смоченной
совместимым растворителем.
6. Проверьте шланги, трубы и соединительные муфты.
Перед использованием следует затянуть все
соединения подачи жидкости.
7. Очистите фильтр линии подачи жидкости.
Защита от коррозии
Всегда промывайте насос, прежде чем жидкость успеет
засохнуть на поршневом штоке. Никогда не оставляйте
воду или жидкость на водной основе в насосе на
ночь. Вначале промойте водой или совместимым
растворителем, а затем– минеральным спиртом
(так называемым уайт-спиритом). Снимите давление
и оставьте минеральный спирт (так называемый
уайт-спирит) в насосе, чтобы защитить детали от
коррозии.
Техническое обслуживание
тележки
Периодически смазывайте вал между точками A и B
маловязким маслом. См.Р
ИС
. 4.
Содержите тележку в чистоте, ежедневно удаляя с нее
брызги краски при помощи подходящего растворителя.
ПРИМЕЧАНИЕ. При остановке оборудования на
ночь останавливайте насос в нижней точке хода
поршня, чтобы избежать засыхания жидкости
на выступающей части штока и повреждения
щелевых уплотнений. Выполните процедуру,
описанную в разделе «Процедура снятия
давления» на стр. 13.

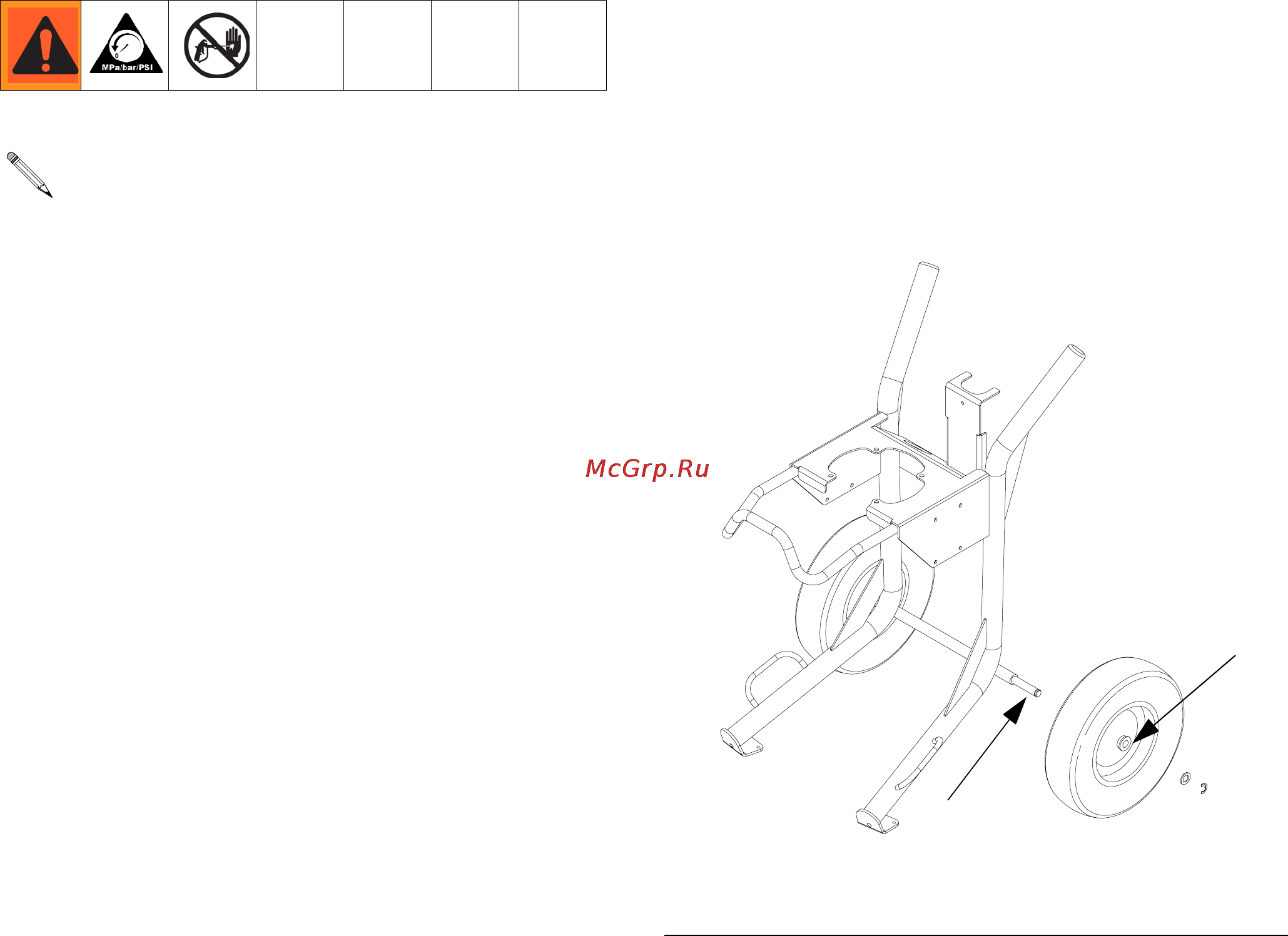

Р
ИС
. 4. Тележка в сборе (на рисунке представлена
усиленная тележка)
r_x25dh1_x45dh1_311164_38f
A
B
