Graco Xtreme NXT X70 [52/60] Настенные системы и насосные аппараты
![Graco Xtreme NXT X40 [52/60] Настенные системы и насосные аппараты](/views2/1193495/page52/bg34.png)
Габариты
52 312447N
Настенные системы и насосные аппараты

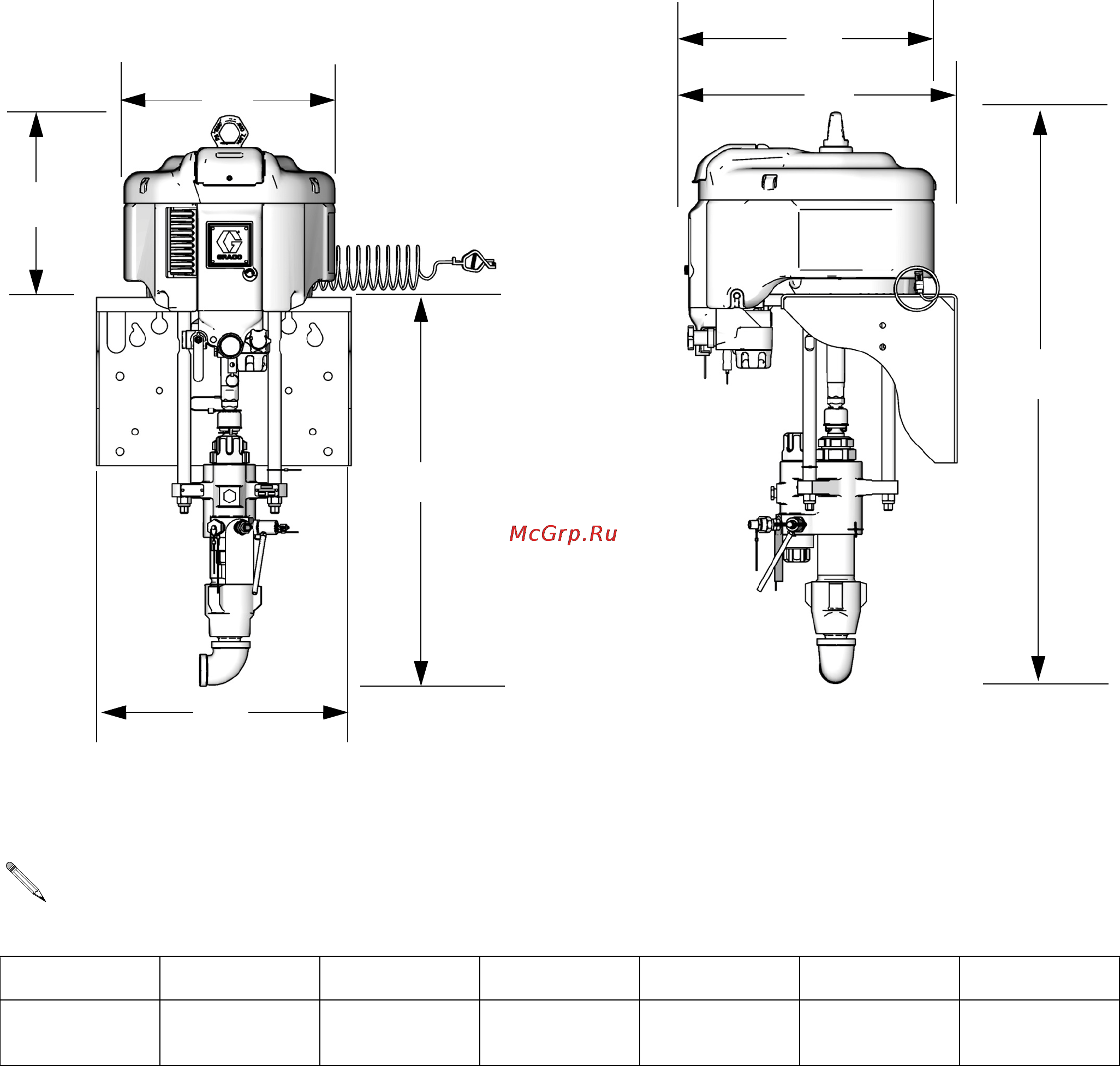

Размеры настенных систем
TI8424a
TI8425a
Вид спереди
Вид сбоку
A
C
D
B
EE
F
G
ПРИМЕЧАНИЕ. В таблице приведены размеры
для пневматического двигателя и нижнего
блока наибольшего размера.
ABCDEFG
355,6мм
(14,0 дюйма)
450,6мм
(17,75 дюйма)
736,6мм
(29,0 дюйма)
489мм
(19,25дюйма)
1092,2мм
(43,0 дюйма)
480мм
(18,9дюйма)
410мм
(16,2дюйма)
