Graco Xtreme NXT X70 [54/60] Схема расположения монтажных отверстий
![Graco Xtreme NXT X45 [54/60] Схема расположения монтажных отверстий](/views2/1193495/page54/bg36.png)

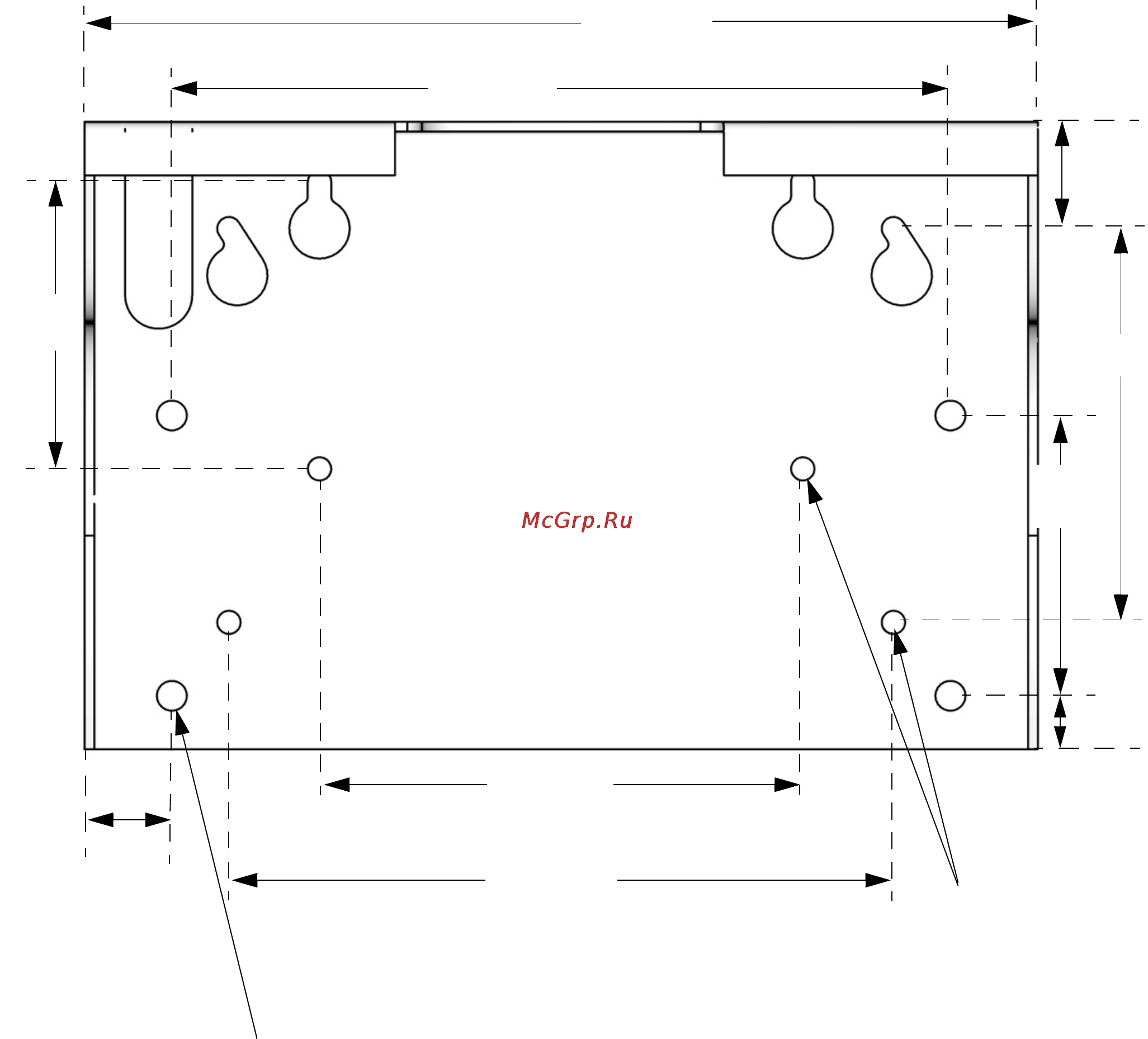

Схема расположения монтажных отверстий
54 312447N
Схема расположения монтажных отверстий
Настенный кронштейн
TI8614a
228,6мм
(9,0дюйма)
41,4мм
(1,6дюйма)
314,3мм
(12,4дюйма)
25,4мм
(1,0дюйма)
187,3мм
(7,4дюйма)
133,4мм
(5,3дюйма)
368,3мм
(14,5дюйма)
450,9мм
(17,8дюйма)
50,8мм
(2,0дюйма)
136,5мм
(5,4дюйма)
Отверстия
диаметром 11 мм
(7/16 дюйма) для
монтажа на стене
Отверстия диаметром 12,7 мм
(1/2 дюйма) для монтажа на опоре
