Эксплуатация модуля DataTrak
312447N 21

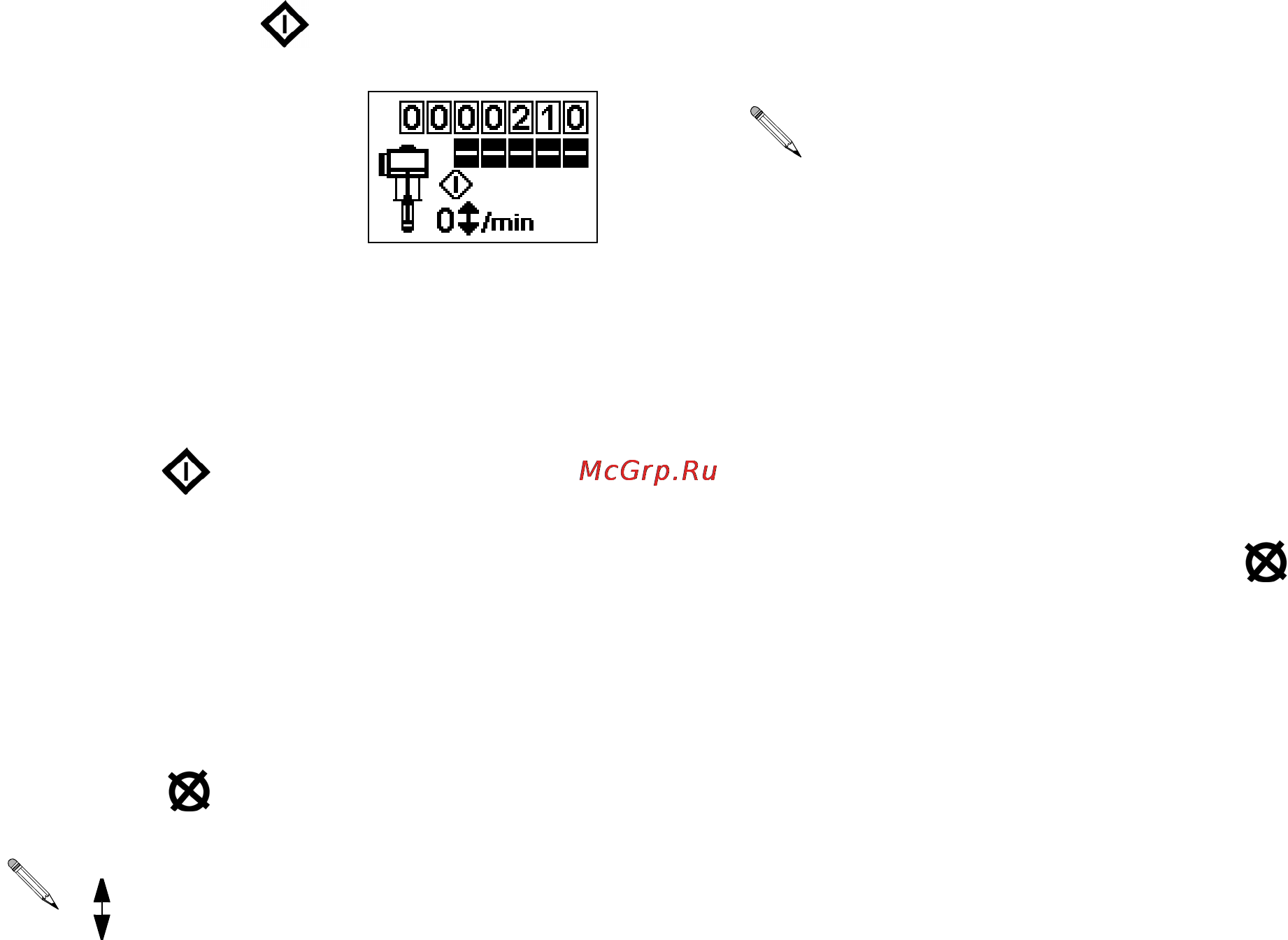

Заправка/промывка
1. См.Р
ИС
. 5. Для входа в режим заправки/промывки
нажмите любую кнопку, чтобы включить дисплей,
а затем нажмите . На дисплее появится
мигающий символ заправки и промывки, а
светодиод начнет мигать .
2. В режиме заправки и промывки система защиты от
разгона и счетчик партий продукции (BT) не работают.)
3. Для выхода из режима заправки/промывки нажмите
любую кнопку, чтобы включить дисплей, а затем
нажмите . На дисплее исчезнет символ
заправки/промывки, и светодиод перестанет мигать.
Счетчик/общий счетчик
См.Р
ИС
. 5. Последняя цифра на счетчике партий
продукции (BT) означает десятые доли галлона или
литра. Для обнуления этого счетчика нажмите любую
кнопку для включения дисплея, а затем нажмите и
удерживайте в течение 3 секунд.
Дисплей
См.Р
ИС
. 5. Дисплей (Y) будет выключен по истечении
одной минуты простоя в режиме работы или после трех
минут простоя в режиме настройки. Для включения
дисплея нажмите любую кнопку.
Диагностика
Модуль DataTrak может диагностировать некоторые
проблемы в работе насоса. Если монитор обнаруживает
проблему, светодиодный индикатор (W, см. Р
ИС
. 5) будет
мигать и на дисплее будет отображен код диагностики.
См.Таблица 3.
Для подтверждения диагностики и возврата к
нормальному рабочему экрану нажмите один раз
для включения дисплея, а затем еще раз для удаления
кода диагностики.
ПРИМЕЧАНИЕ. Если скорость потока измеряется
в оба счетчика будут отображать
количество циклов насоса.
/мин,
ПРИМЕЧАНИЕ. Модуль DataTrak продолжает
подсчет циклов при выключенном дисплее.
