Эксплуатация модуля DataTrak
20 312447N
Эксплуатация модуля DataTrak
Режим настройки
1. См.Р
ИС
. 5. Нажмите и удерживайте в течение
5 секунд, пока не будет отображено меню Setup
(Настройка).
2. Для ввода настроек разноса, размера нижнего
блока, единиц измерения скорости потока,
разрешения разноса и параметров ошибки E1, E2
и E5 нажмите для изменения значения, а затем
, чтобы сохранить значение и переместить
курсор на следующее поле данных.
3. Переместите курсор на поле включения параметра
ошибки E5, а затем снова нажмите для выхода
из режима настройки.

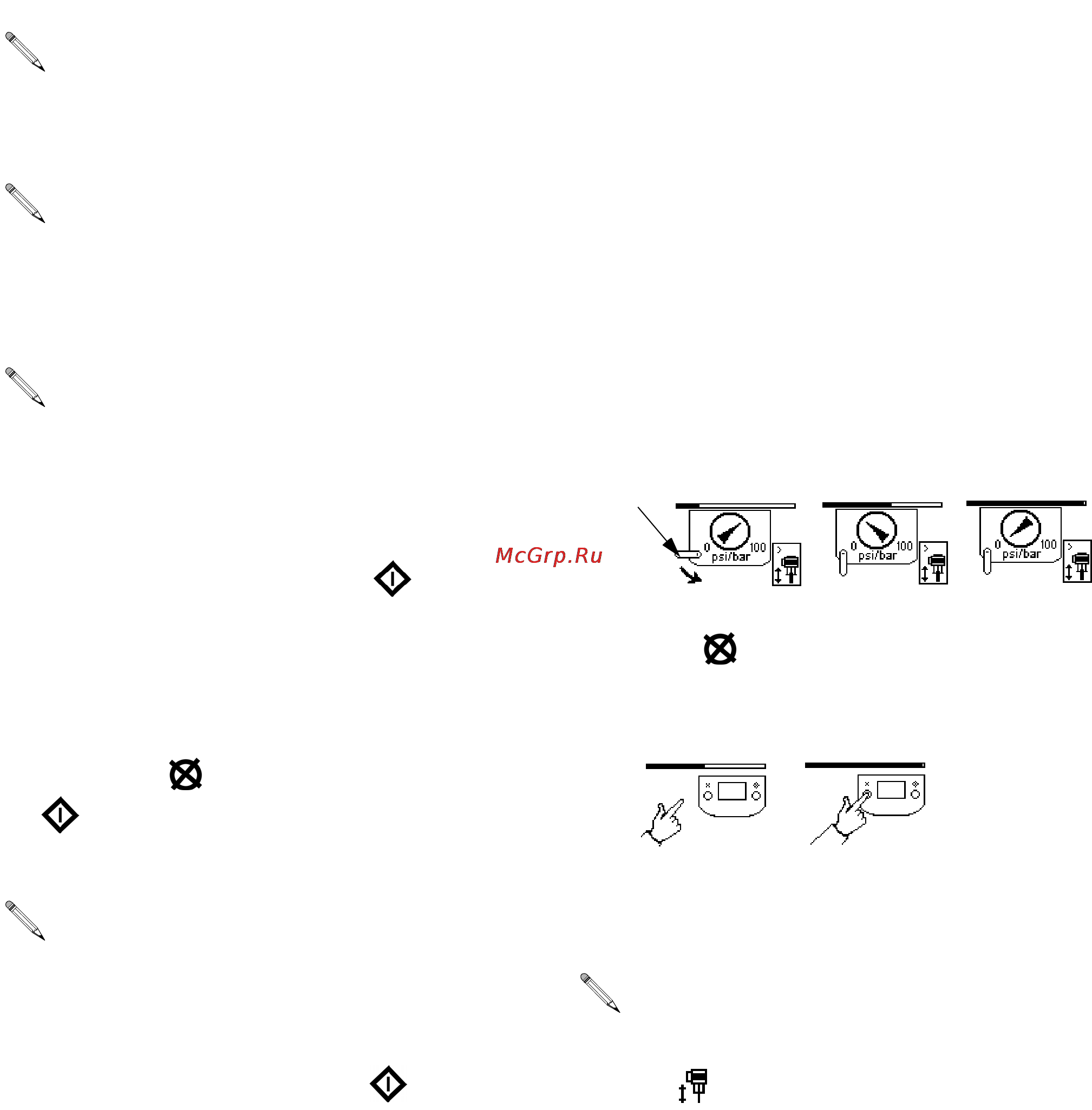

Режим работы
Разгон
1. См.Р
ИС
. 5. В случае разгона насоса защитный
электромагнит приводится в действие и
останавливает насос. Светодиодный индикатор
(W) начнет мигать, и дисплей (Y) укажет состояние
разгона (см. Таблица 3).
2. Для возвращения монитора разгона в исходное
состояние следует закрыть главный воздушный
клапан (B). Дождитесь, пока воздух полностью не
будет стравлен из пневматического двигателя,
прежде чем перейти к действию 3. На экране будет
последовательно отображаться следующее.
3. Нажмите для удаления кода диагностики
и для возврата электромагнита защиты от разгона
в исходное состояние.
4. Для перезапуска насоса необходимо открыть
главный воздушный клапан (B).
ПРИМЕЧАНИЕ. Чтобы избежать повреждения
кнопок DataTrak, не нажимайте их ногтями или
острыми предметами, такими как ручки и
пластиковые карты.
ПРИМЕЧАНИЕ. Модуль DataTrak входит в состав
некоторых моделей. См. раздел Модели, стр. 4,
где приведен перечень моделей, оборудованных
модулем DataTrak.
ПРИМЕЧАНИЕ. Во избежание сокращения срока
службы аккумулятора дисплей DataTrak (Y)
выключается после одной минуты простоя. Для
включения дисплея нажмите любую кнопку.
ПРИМЕЧАНИЕ. Если включена защита от
неуправляемого разгона, а также параметры
ошибок E1, E2 и E5, на экране настройки
появится ✓. См.Р
ИС
. 5.
ПРИМЕЧАНИЕ. Чтобы отключить функцию
контроля разгона, переведите систему в режим
настройки и установите для параметра разгона
(T) значение 0 (ноль) или выключите параметр
(RT) (см. Р
ИС
. 5).
