Graco Xtreme NXT X70 [42/60] Детали тележек
![Graco Xtreme NXT X70 [42/60] Детали тележек](/views2/1193495/page42/bg2a.png)
Детали тележек
42 312447N

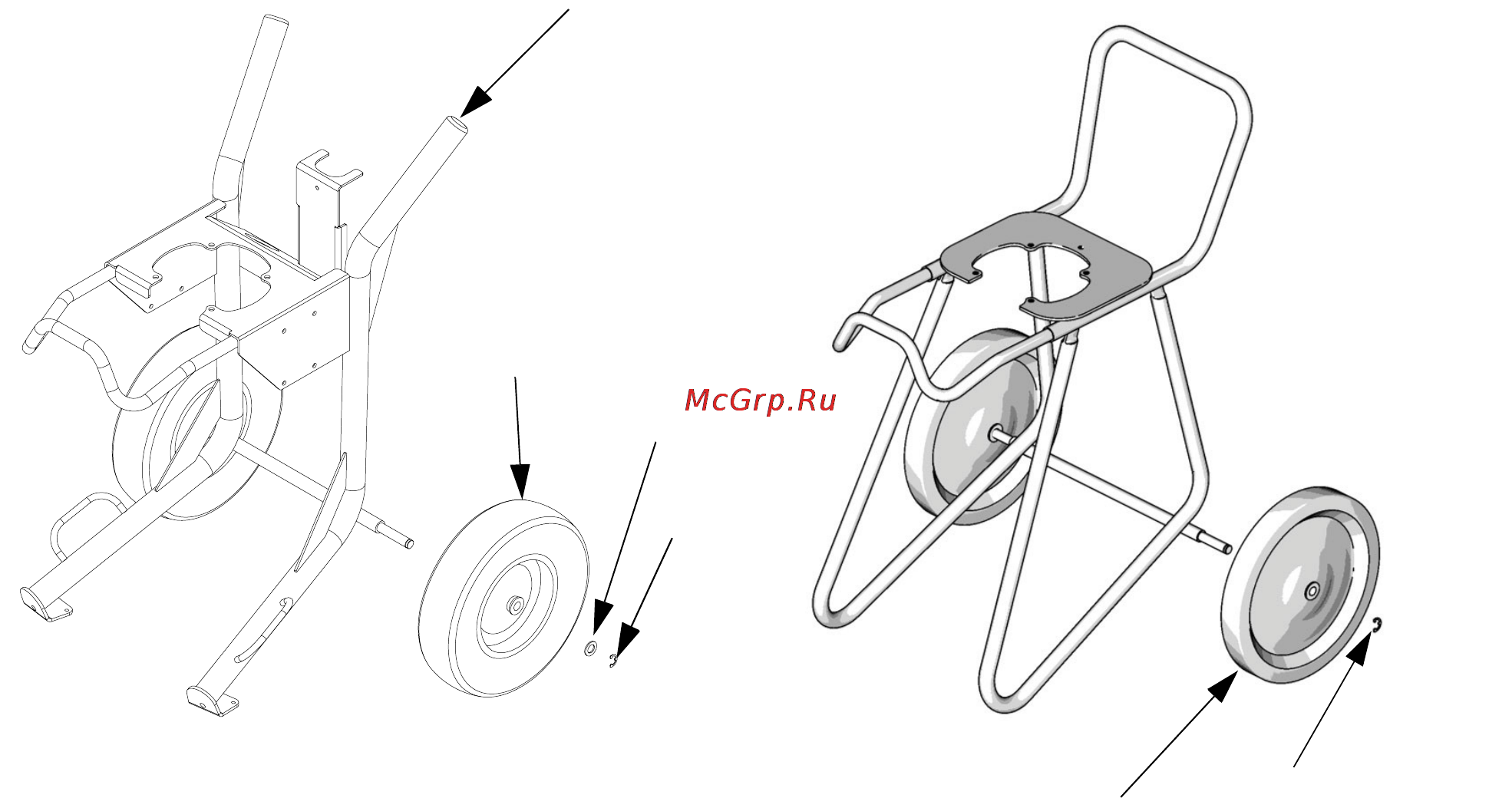

Детали тележек
Усиленная тележка модели
287884
Облегченная тележка модели
287919
Справ. № Арт. № Описание
Кол-
во
2 113361 КОЛПАЧОК, трубный, круглый 2
3 113362 КОЛЕСО, полупневматическое 2
4ШАЙБА 2
5 113436 КОЛЬЦО, стопорное 2
2
3
5
4
r_x25dh1_x45dh1_311164_38f
Справ. № Арт. № Описание
Кол-
во
2 116406 КОЛЕСО, полупневматическое 2
3 113436 КОЛЬЦО, стопорное 2
TI8409a
2
3
