Распыление
16 312447N
Распыление
1. Выполните заправку. См. раздел Заправка/промывка,
стр. 14.
2. Выполните процедуру, описанную в разделе
Процедура снятия давления на стр. 13.
3. Установите распылительный наконечник и защитную
насадку на пистолет.

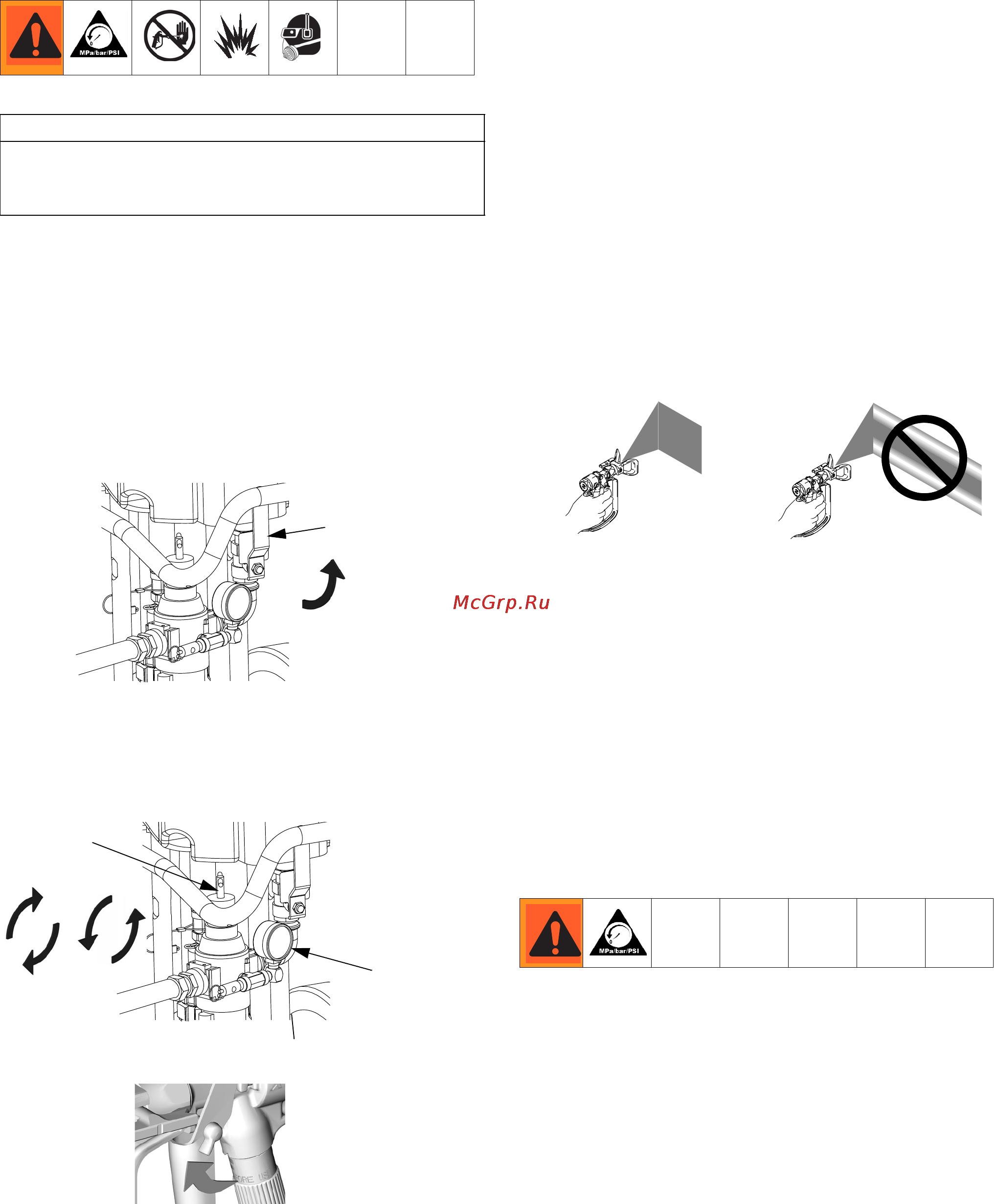

4. Откройте главный воздушный клапан стравливающего
типа (B).
5. Поворачивайте ручку регулятора подачи воздуха (G)
до тех пор, пока манометр (E) не покажет желаемое
давление. Поворот ручки по часовой стрелке приводит
к увеличению давления, а против часовой стрелки– к
уменьшению давления.
6. Отключите блокиратор пускового курка пистолета.
7. Осуществите пробное распыление. Прочтите
рекомендации изготовителя жидкости. Осуществите
регулировку в соответствии с потребностями. При
использовании пистолета АА увеличьте давление
в ходе выполнения пробного распыла.
8. Только для цинковых распылителей. Если вы не
проводите распыление, уменьшите давление воздуха
до 2,1 МПа (21 бар, 30 фунтов на кв. дюйм). Откройте
возвратный трубопровод и закройте клапан пистолета.
9. По окончании распыления промойте оборудование.
См. раздел Заправка/промывка, стр. 14.
10. Выполните процедуру, описанную в разделе
Процедура снятия давления на стр. 13.
Циркуляция цинксодержащих
жидкостей
1. При распылении цинксодержащих жидкостей следует
закрыть клапан возвратного трубопровода. При
распылении циркуляция не требуется.
2. Чтобы перекачать жидкость в контейнер подачи, когда вы
не проводите распыление, откройте клапан возвратного
трубопровода и включите блокиратор пускового курка
пистолета. Насос будет продолжать работу.
3. Всегда снимайте давление перед остановкой
оборудования на ночь, заменой распылительного
наконечника и проверкой или техническим
обслуживанием какого-либо компонента системы.
Во время циркуляции в шланге пистолета присутствует
некоторое количество жидкости, которое следует слить.
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте, чтобы насос работал на холостом ходу.
При работе вхолостую насос быстро достигает высокой
скорости, что ведет к поломкам.
B
G
E
+
-
TI5048a
