Эксплуатация модуля DataTrak
22 312447N

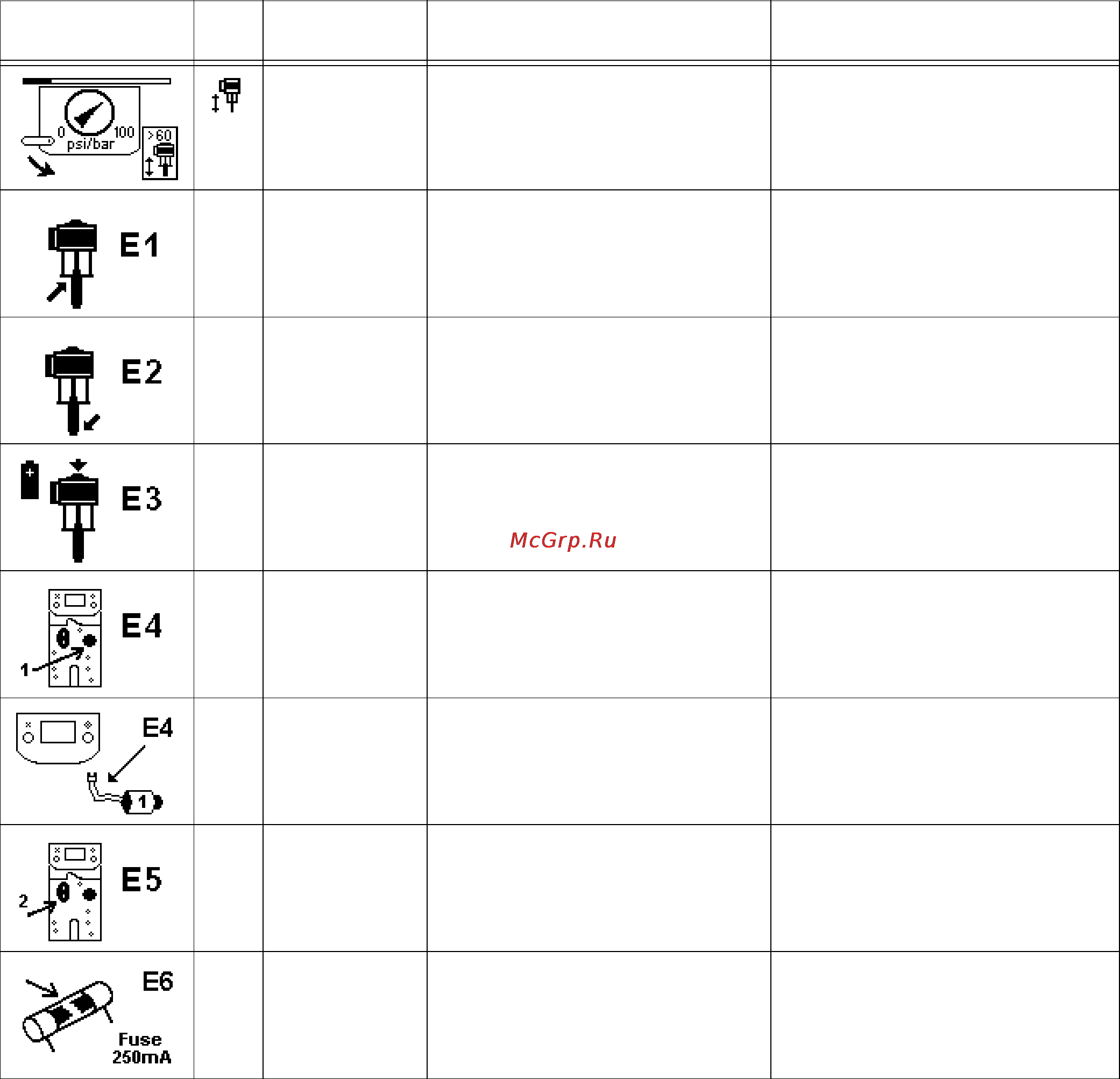

Таблица 3. Коды диагностики
Символ Код Наименование
кода
Результат диагностики Причина
Разгон Скорость работы насоса превышает
установленное ограничение разгона.
• Увеличенное давление воздуха.
• Увеличенный выходной поток
жидкости.
• Жидкость исчерпана.
E-1 Погружение
на ходу вверх
Утечка во время хода поршня вверх. Поршневой клапан или уплотнения
изношены.
E-2 Погружение
на ходу вниз
Утечка во время хода поршня вниз. Изношен впускной клапан.
E-3 Аккумулятор
разряжен
Напряжение аккумулятора
недостаточно для остановки разгона.
Аккумулятор разряжен. Описание
процедуры замены аккумулятора
см. в руководстве 311238.
E-4 Компонент 1 для
технического
обслуживания
Проблема с остановкой разгона. • Поврежден электромагнит.
• Повреждена каретка клапана.
E-4 Отсоединенный
электромагнит
Электромагнит отсоединен. • Разъем электромагнита отключен.
• Повреждены провода
электромагнита.
E-5 Компонент 2 для
технического
обслуживания
Проблема с распознаванием движения
клапана.
• Разъемы сенсоров отключены.
• Сенсоры установлены неправильно.
• Сенсоры повреждены.
• Повреждена каретка клапана.
E-6 Предохранитель
перегорел
Предохранитель перегорел. • Неисправность электромагнита или
его проводки.
• Экстремальная температура (выше
60°С (140°F)).
