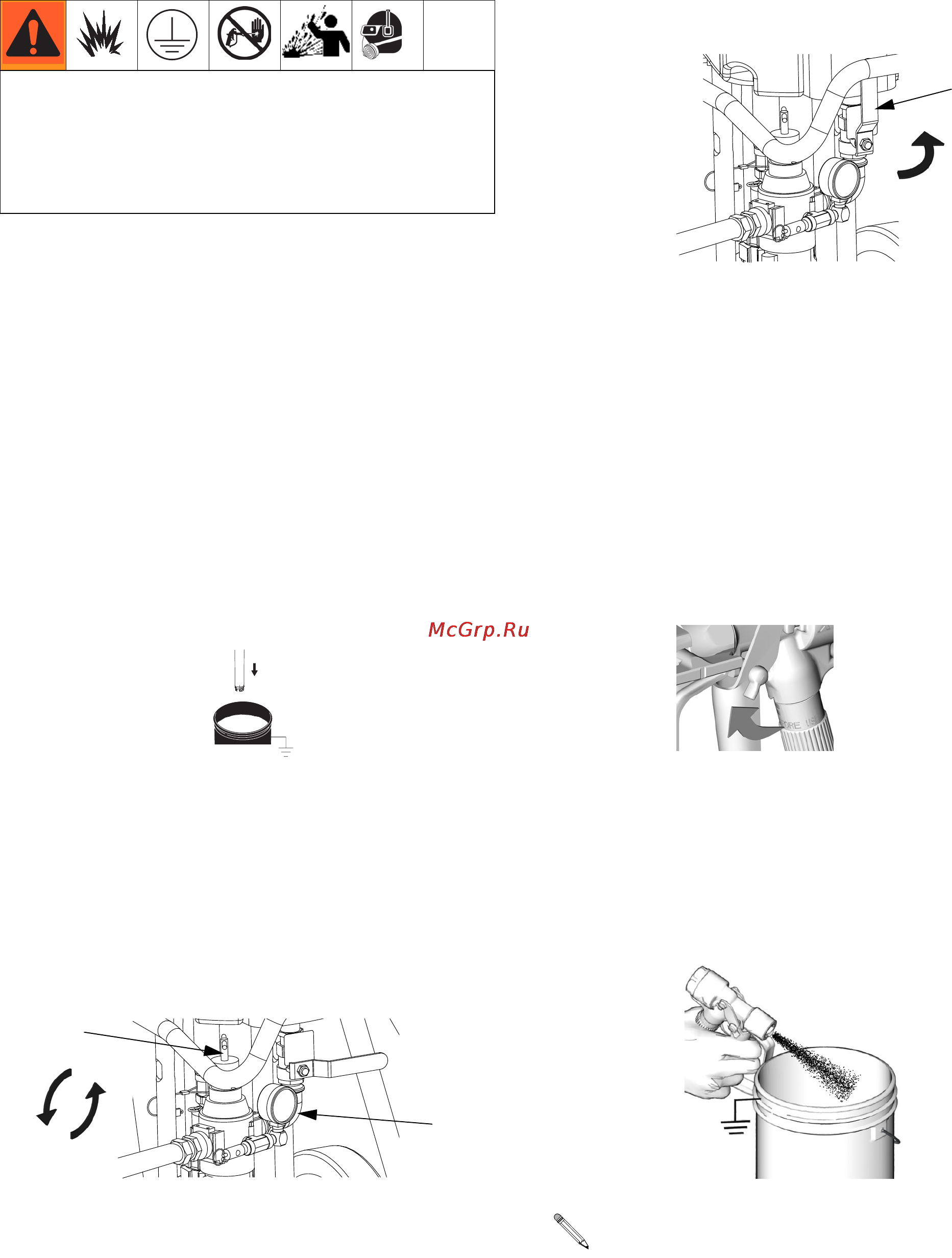

Заправка/промывка
14 312447N
Заправка/промывка
1. Выполните процедуру, описанную в разделе
Процедура снятия давления на стр. 13.
2. Снимите с пистолета защитное устройство для
распылительного наконечника и сам наконечник.
3. Только для промывки. При желании извлеките
встроенный фильтр жидкости, который предусмотрен
в конструкции нескольких моделей оборудования.
После снятия фильтра установите на место крышку
фильтра.
4. Погрузите всасывающую трубку в совместимую
жидкость (при заправке) или в растворитель
(при промывке).
Только для цинковых распылителей. Погрузите
возвратную трубку в совместимую жидкость
(при заправке) или в растворитель (при промывке).
Откройте клапан возвратного трубопровода.
5. Поверните ручку регулятора подачи воздуха (G)
против часовой стрелки вплоть до того момента,
когда ручка остановится, и манометр (E) покажет
нулевое значение.
6. Откройте главный воздушный клапан
стравливающего типа (B).
Только для цинковых распылителей. Когда из
возвратной трубки начнет вытекать чистый
растворитель или жидкость, закройте клапан
возвратного трубопровода. Насос остановится.
7. Слегка поверните ручку регулятора подачи воздуха
(G) по часовой стрелке, чтобы насос был приведен
в действие при выполнении пункта 8.
8. Заправьте или промойте шланг и распылительный
пистолет, выполнив указанные ниже действия.
a. Отключите блокиратор пускового курка
пистолета.
b. Приведите пистолет в действие, направив его в
заземленную емкость. Выпускайте из пистолета
жидкость до тех пор, пока она не начнет вытекать
непрерывной струей. В случае промывки
нажмите пусковой курок пистолета и
удерживайте в течение 10–15 секунд.
c. Включите блокиратор пускового курка.
Во избежание пожара и взрыва всегда заземляйте
оборудование и контейнер для отходов. Во избежание
образования статического разряда и ранения
вследствие разбрызгивания всегда осуществляйте
промывку при минимальном давлении.
G
E
-
ПРИМЕЧАНИЕ. При использовании
распылительного пистолета АА увеличьте
давление воздуха, повернув регулятор пистолета
против часовой стрелки.
B
TI5048a
TI8727a
