Заправка/промывка
312447N 15
9. Если вы проводили заправку, оборудование готово
к распылению. Перейдите к разделу Распыление,
стр. 16.
Если вы проводили промывку, перейдите к пункту 10.

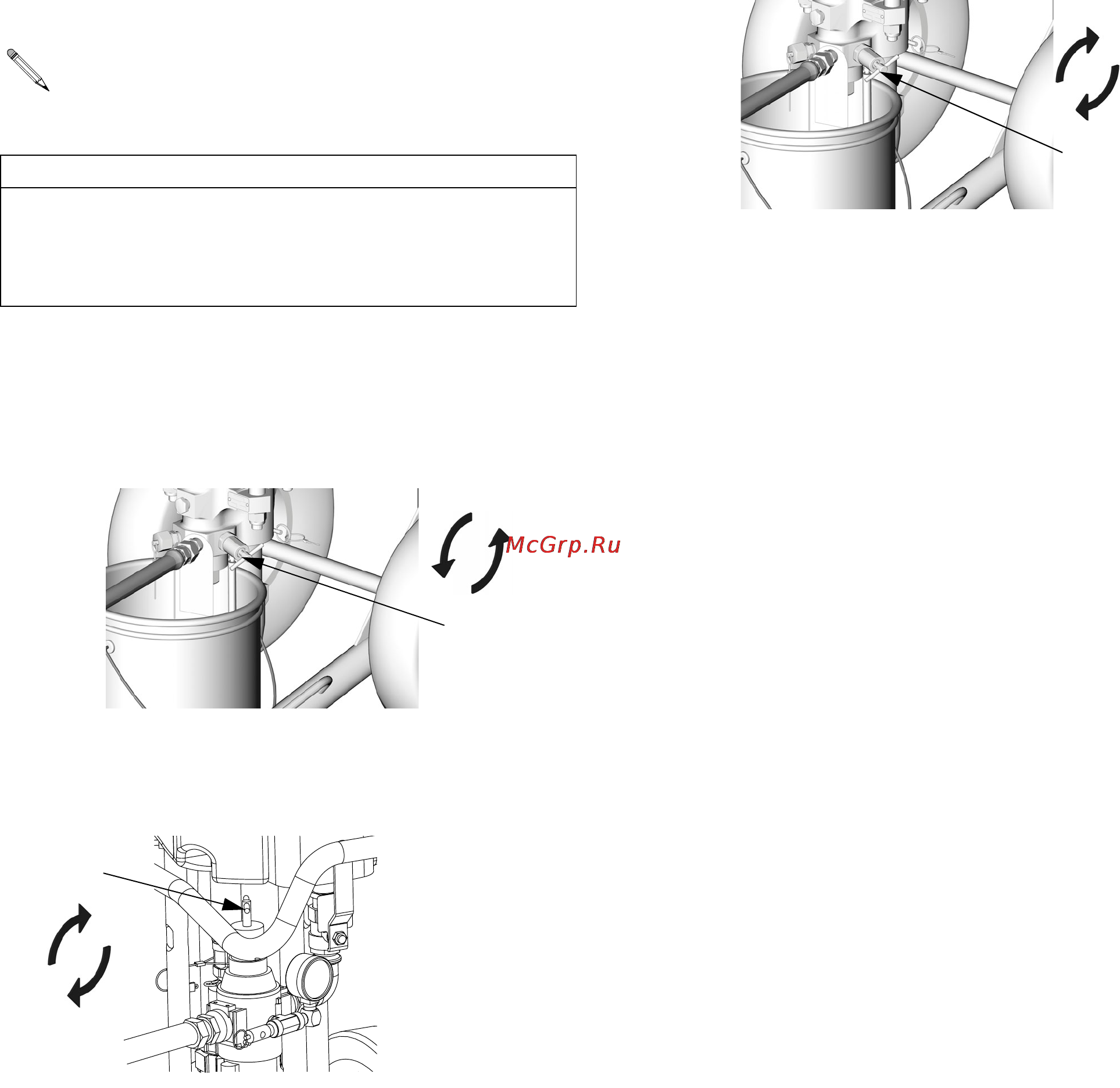

10. Поместите сливную трубку в заземленное ведро для
отходов.
Приоткройте клапан слива и продувки (J), повернув
его против часовой стрелки.
11. Запустите насос, поворачивая ручку регулятора
подачи воздуха (G) по часовой стрелке до тех пор,
пока насос не придет в движение.
12. Когда из сливной трубки потечет чистый
растворитель, закройте клапан слива и продувки (J),
поворачивая его по часовой стрелке. Насос
остановится.
13. Выполните процедуру, описанную в разделе
Процедура снятия давления на стр. 13.
Поместите распылитель на хранение, не удаляя
из него растворитель.
ПРИМЕЧАНИЕ. Остальные действия относятся
только к промывке.
ПРЕДОСТЕРЕЖЕНИЕ
Не заправляйте насос двухкомпонентными
материалами через клапан слива и продувки.
Перемешанные двухкомпонентные материалы
затвердевают в клапане и вызывают его закупоривание.
J
TI8417a
+
G
+
J
TI8417a
-
