Инструкция по эксплуатации станка JET мод. RML-1440

РАЗДЕЛ 3: РАБОТА НА СТАНКЕ

ПАТРОН

Токарный станок поставляется с установленным 3-х

кулачковым патроном. Это спирально-реечный па-

трон, в котором все три кулачка двигаются синхрон-

но во время регулировки.

Дополнительный 4-х кулачковый патрон отличается

независимым перемещением кулачков, использует-

ся для призматических заготовок или заготовок

сложной формы.

Если ни один патрон не подходит для заготовки, то

используйте чугунную планшайбу с пазами для T-

образных болтов для крепления стандартного или

специального зажимного приспособления. С помо-

щью правильного зажимного приспособления эта

планшайба будет удерживать нецилиндрические

детали, такие как отливки.

Патрон и планшайба имеют эксцентриковый замок

типа D1-6. Ключ патрона используют для поворота

фиксирующих эксцентриков (Рис. 25), чтобы закре-

пить/снять патрон/планшайбу.

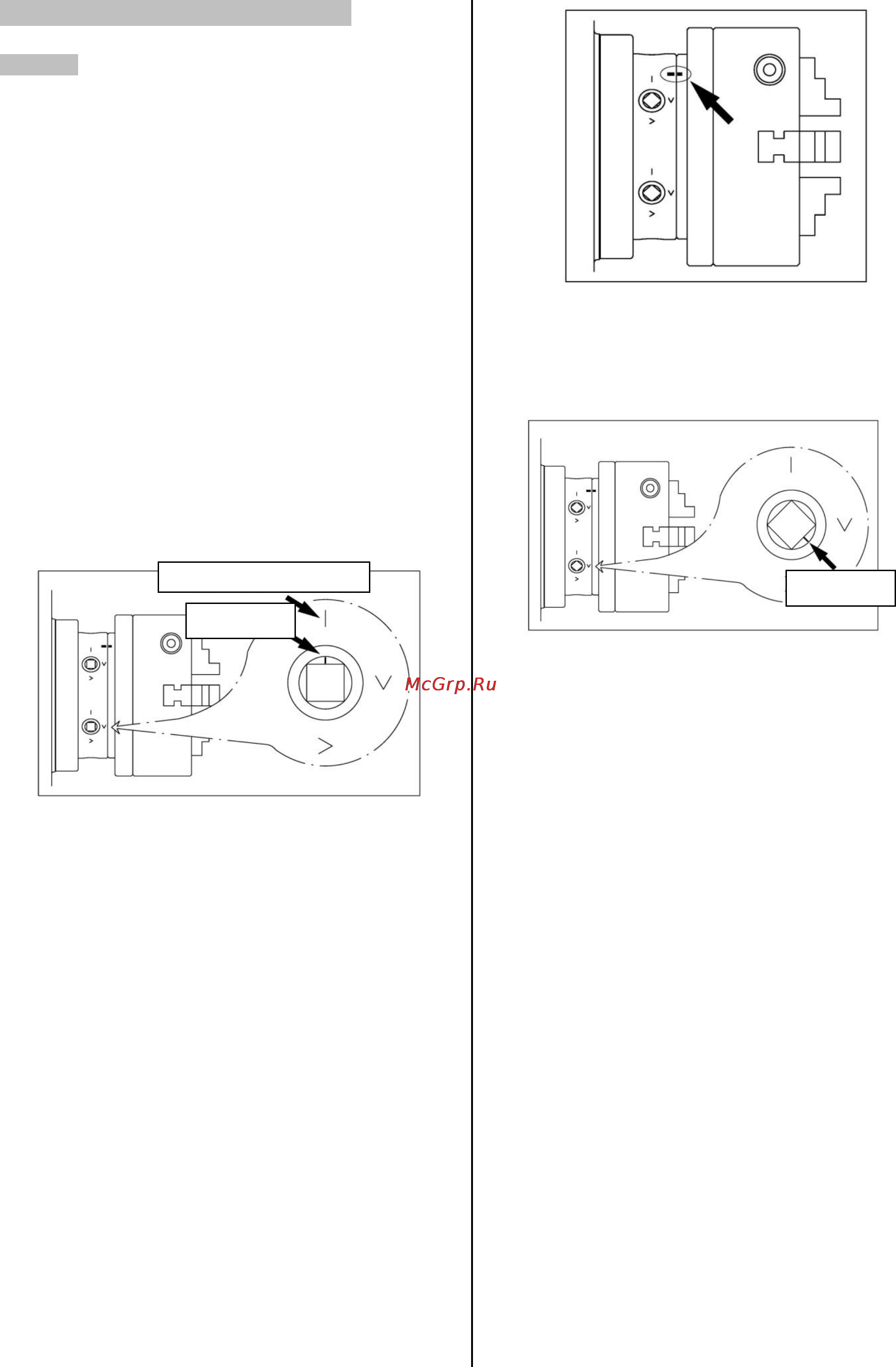

Рисунок 25. Эксцентриковый замок ослаблен для

совмещения линии замка с базовой линией.

Установка патрона:

1. Отключите токарный станок от ПИТАНИЯ!

2. Поместите кусок фанеры поперек направляю-

щих токарного станка и расположите его прямо

под патроном.

3. Поместите патрон в гнездо.

4. Убедитесь, что коническое отверстие патрона и

сопрягаемые поверхности шпинделя идеально

очищены.

5. Проверьте и убедитесь, что все штифты замка

не повреждены, очищены и слегка смазаны, и

что заглушки штифтов замка на месте и закре-

плены.

6. Если патрон установлен, выровняйте патрон со

шпинделем по установочным меткам (Рис. 26),

и продвиньте патрон в шпиндель.

Рис. 26. Патрон выровнен по установочным меткам.

7. Поворачивайте замок с помощью ключа патро-

на, пока линия замка не окажется между "V"

метками, как показано на рисунке 27.

Рис. 7. Эксцентрик и линии.

8. Зафиксируйте остальные замки в перекрестном

или звездообразном положении так, чтобы па-

трон выровнялся со всех сторон без смещения.

9. Выньте ключ патрона.

Демонтаж патрона:

1. Отключите токарный станок от ПИТАНИЯ!

2. Поместите кусок фанеры поперек направляю-

щих станка, предохраняя направляющие, или

используйте опорную платформу, расположив

ее прямо под патроном.

3. Поворачивайте замок с помощью ключа патро-

на, пока линия замка не выровняется с базовой

линией расцепления замка.

4. Расцепите остальные замки таким же образом.

Убедитесь в поддержке патрона после расцеп-

ления последнего замка.

5. Выньте ключ патрона.

Линия замка

Базовая линия снятия замка

Линия замка
