Инструкция по эксплуатации станка JET мод. RML-1440

4-х кулачковый патрон

4-х кулачковый патрон имеет независимо регули-

руемые кулачки из закаленной стали для закрепле-

ния нецилиндрических или несимметричных загото-

вок. Каждый кулачок можно вынуть из корпуса па-

трона и перевернуть для расширения диапазона

работ по разностороннему закреплению.

Установка заготовки на 4-х кулачковый патрон:

1. Отключите токарный станок от ПИТАНИЯ!

2. Поместите платформу или фанеру на направ-

ляющие станины под патрон для их предохра-

нения.

3. Используйте ключ патрона для раскрытия каж-

дого кулачка так, чтобы заготовку можно было

расположить ровно напротив торцевой поверх-

ности патрона или ступеней кулачка.

4. С помощью другого человека или опорного уст-

ройства, установите заготовку по центру патро-

на, затем вращайте каждый кулачек, пока он не

вступит в контакт с заготовкой.

5. Затяните каждый кулачек небольшими шагами.

После того, как отрегулирован первый кулачек,

продолжайте затягивать кулачки в противопо-

ложной последовательности.

6. После закрепления заготовки в кулачках повер-

ните патрон рукой и обратите внимание на вы-

равнивание заготовки.

ЗАДНЯЯ БАБКА

Задняя бабка на станке может использоваться для

поддержки заготовки с использованием вращаю-

щегося или неподвижного центра.

Она также может быть использована для сверле-

ния или растачивания отверстий в центральной

части детали или точения пологих конусов с по-

мощью регулируемого смещения.

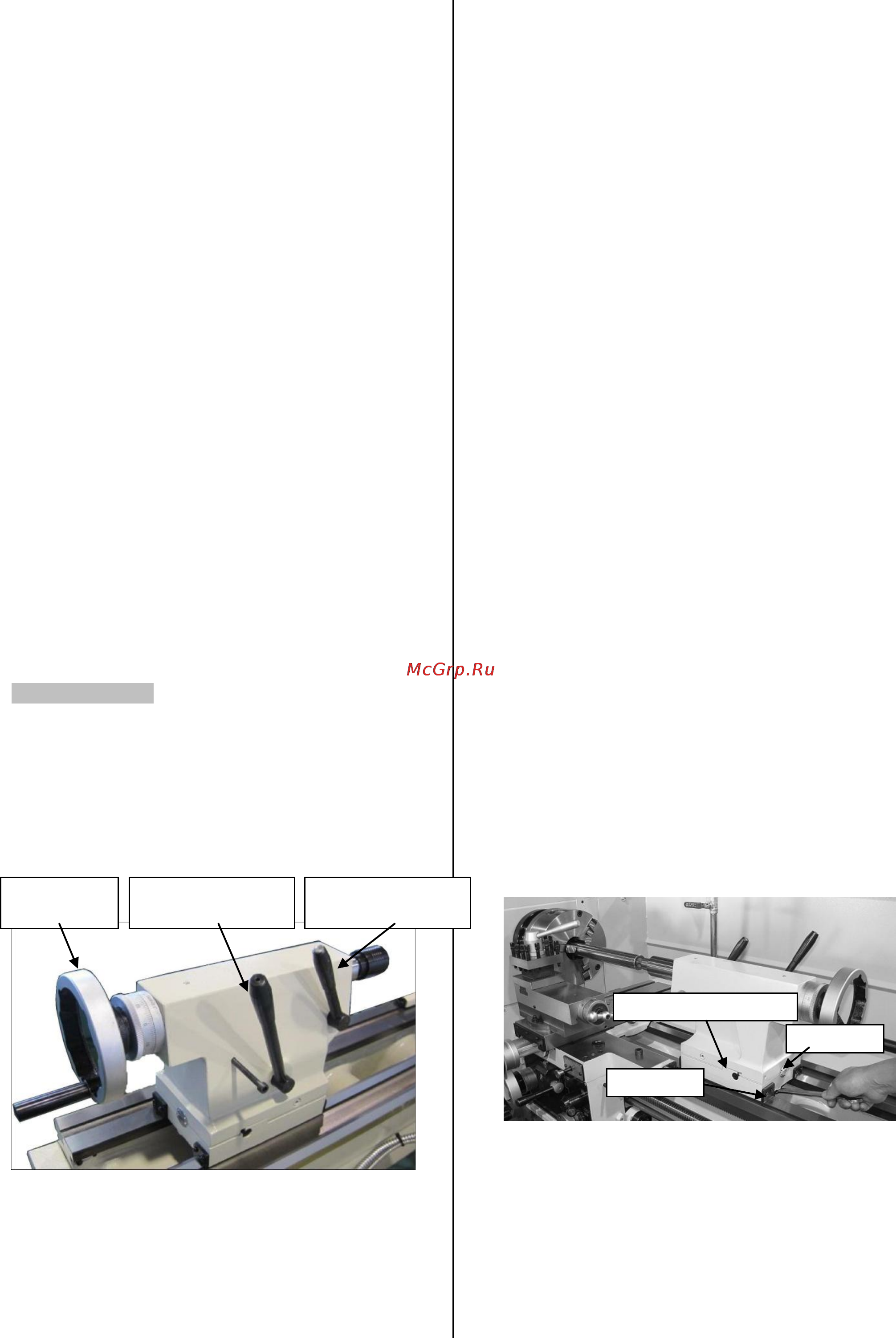

Рис. 31 Рукоятки фиксации задней бабки и пи-

ноли в положении зажима.

Для перемещения задней бабки:

1. Потяните на себя фиксирующую рукоятку.

2. Сдвиньте заднюю бабку в необходимое поло-

жение.

3. Нажмите на рукоятку фиксации задней бабки

вперед, чтобы зафиксировать заднюю бабку на

станине станка.

Для использования пиноли задней бабки:

1. Ослабьте рукоятку фиксации пиноли с закреп-

ленной на станине задней бабкой.

2. Вращение маховика подачи пиноли по часовой

стрелке подаст/переместит пиноль в сторону

шпинделя, а вращение против часовой стрелки

переместит пиноль от шпинделя.

3. Нажмите на рукоятку фиксации пиноли вперед

для фиксации пиноли на месте.

Установка инструмента в задней бабке:

1. Ослабьте рукоятку фиксации пиноли с закреп-

ленной задней бабкой на станине.

2. Вращайте маховик пиноли по часовой стрелке,

чтобы выдвинуть пиноль приблизительно на 25

мм от корпуса.

3. Вставьте конический хвостовик сверла или оп-

равки в пиноль, чтобы конус плотно сел и хво-

стовик зафиксировался в отверстии пиноли.

4. Вращайте маховик пиноли по часовой стрелке

для подачи сверла во вращающуюся заготовку.

5. Чтобы удалить инструмент из пиноли, вращай-

те маховик пиноли против часовой стрелки, по-

ка инструмент не вытолкнется из конуса.

Для смещения задней бабки:

1. Зафиксируйте заднюю бабку на позиции.

2. Ослабьте две гайки снизу, регулируйте левые и

правые крепежные винты, пока шкала (Рис. 32)

не укажет нужное смещение. См. рисунок 33

для регулировки направления.

3. Когда смещение достигнуто, закрепите крепеж-

ные винты так, чтобы задняя бабка зафиксиро-

валась на позиции.

Рис. 32. Регулировка смещения задней бабки.

Рукоятка фиксации

пиноли

Рукоятка фиксации

задней бабки

Маховик

пиноли

Левый крепежный винт

Шкала

Гайка
