Инструкция по эксплуатации станка JET мод. RML-1440
9
подачей в нейтральное положение, затем ис-
пользуйте маховик пиноли для установки
каретки рядом с задней бабкой (Рис. 9).

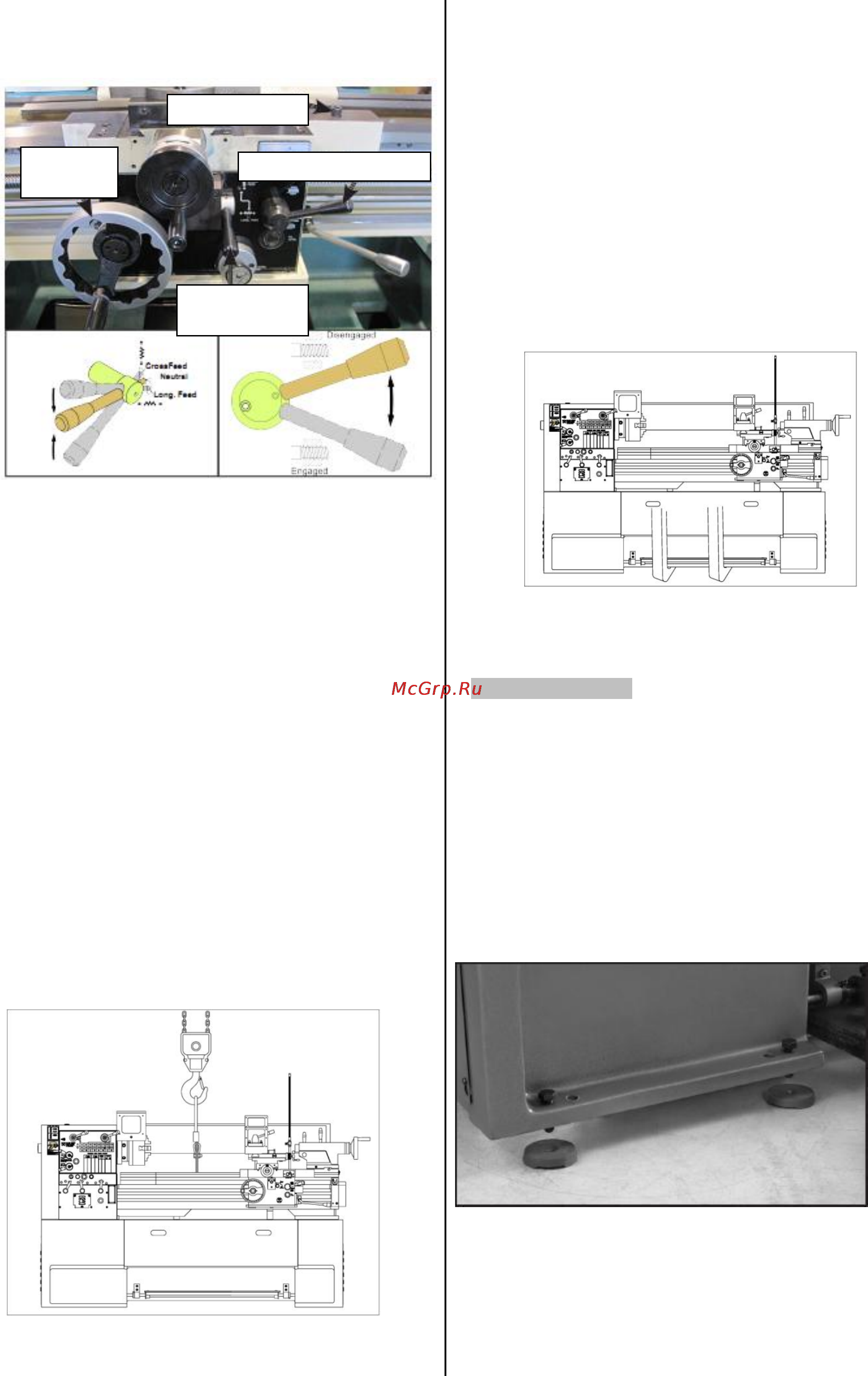

Рис.9. Механизмы управления перемещением
каретки.
5. Зафиксируйте стопорный болт каретки и руко-
ятку фиксации задней бабки.
6. Подъем станка с помощью крана:
a. Для обеспечения безопасности убедитесь,
что минимальная грузоподъемность крана
составляет более 2 тонн.
b. Только крановщик с правом доступа должен
управлять подъемной машиной.
c. Работа крана должна проводиться скоорди-
нировано двумя людьми, то есть оператором
и наблюдающим, чтобы не повредить высту-
пы по периметру станка.
d. Поместите в крюк трос, зацепив его за на-
правляющие станины.
e. Убедитесь, что две шестигранные гайки за-
фиксированы.
f. Удерживайте центр тяжести станка в центре
крана.
Рис. 10. Подъем станка с помощью крана.
7. Перемещение станка с помощью вилочного
погрузчика.
a. Для обеспечения безопасности убеди-
тесь, что минимальная грузоподъемность
погрузчика составляет более 2 тонн.
b. Работа вилочного погрузчика должна
проводиться скоординировано двумя
людьми, то есть оператором и наблю-
дающим, чтобы не повредить выступы по
периметру станка.
c. Вставьте вильчатый захват под центр
станины.
d. Удерживайте центр тяжести станка в се-
редине вильчатого захвата.
Рис. 11. Перемещение станка с помощью вилочного
погрузчика.
ВЫРАВНИВАНИЕ
Токарный станок должен быть установлен на регу-
лировочные винты и чугунные ножки в комплекте.
Полная опора на каждый из шести расположенных
регулировочных винта обязательна. Станина не
должна быть перекошена или изогнута, а направ-
ляющие должны быть идеально выровнены с по-
лом. Если произошло смещение, отрегулируйте
регулировочные винты или подложите чугунные
ножки там, где они касаются пола, пока станина и
направляющие не будут выровнены.
Рис.12. Выравнивание ножек и винтов
Для выравнивания станка используйте точный уро-
вень, удостоверьтесь, что направляющие станины
выровнены слева-направо и от передней части к
задней.
Маховик
каретки
Стопорный болт
Рукоятка маточной гайки
Рукоятка управ-
ления подачей
