Инструкция по эксплуатации станка JET мод. RML-1440

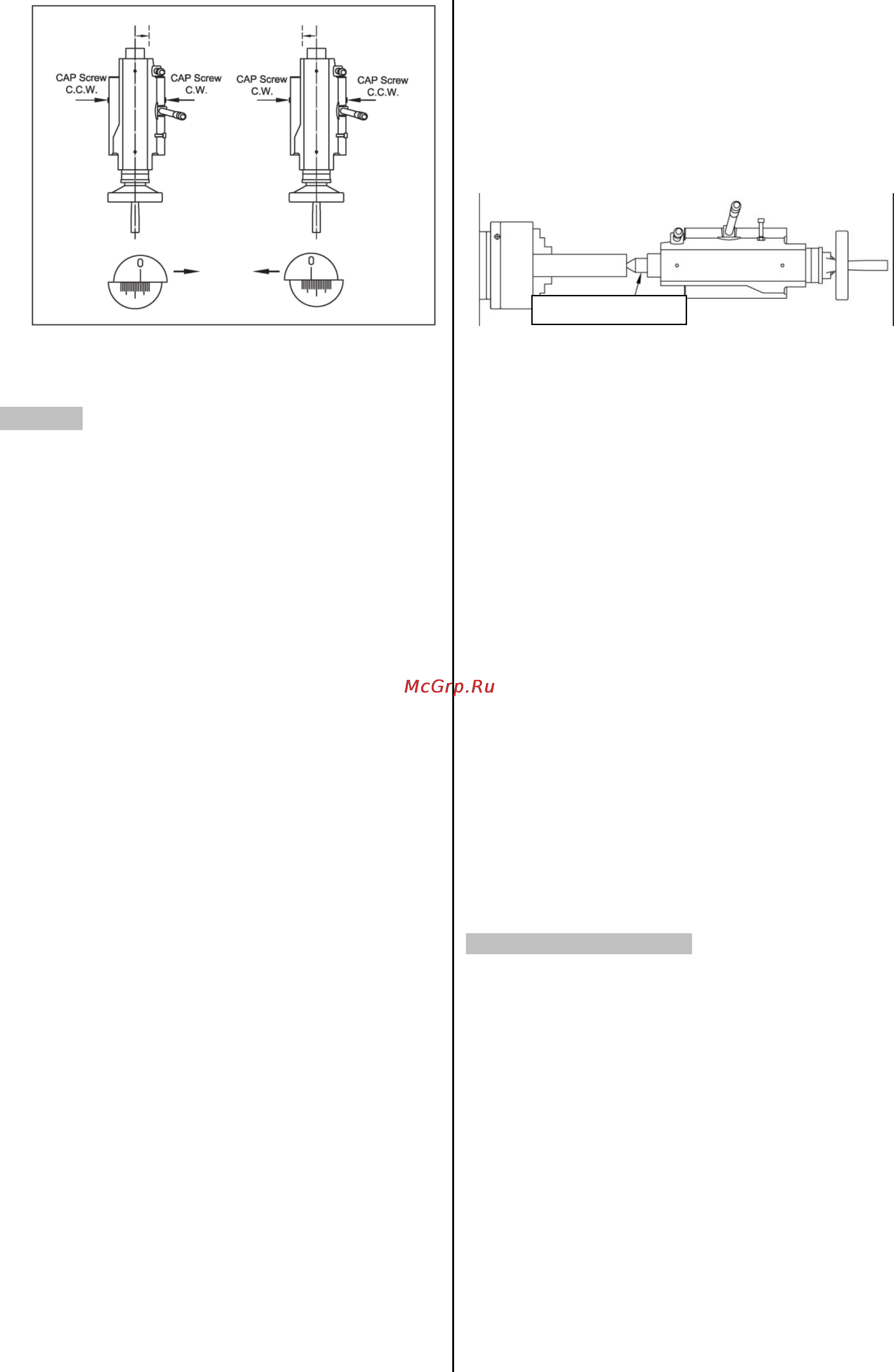

Рис. 33. Регулировка крепежных винтов для

смещения задней бабки

ЦЕНТРА

Неподвижный центр:

Неподвижный центр достигает более точных ре-

зультатов, чем вращающийся центр, но для этого

требуется низкая скорость вращения шпинделя и

небольшое количество смазки для уменьшения

нагрева при трении, что может повредить заготов-

ку.

Используйте неподвижный центр из быстрорежу-

щей стали в шпинделе, где заготовка не вращает-

ся на наконечнике и не создает трение.

Используйте неподвижный центр, оснащённый

пластинами из твёрдого сплава, в задней бабке,

где заготовка будет вращаться против него и соз-

давать трение. Снабженный твердосплавным на-

конечником неподвижный центр может лучше вы-

держивать воздействие трения; однако, наконеч-

ник центра должен быть смазан, чтобы избежать

преждевременного износа и максимизировать

плавную обработку. Кроме того, использование

низкой скорости вращения шпинделя также

уменьшает нагрев и износ от трения.

Вращающийся центр:

Вращающийся центр оснащен подшипниками, что

позволяет наконечнику центра и заготовке вра-

щаться вместе, они могут быть расположены в

шпинделе и пиноли задней бабки для более высо-

ких скоростей, но с незначительной потерей точ-

ности.

Установка неподвижного центра в шпиндель:

1. Отключите станок от ПИТАНИЯ!

2. Тщательно очистите и высушите конические

контактные поверхности шпинделя, конической

втулки и центра.

3. Вставьте центр во втулку, затем вставьте втул-

ку в отверстие шпинделя через патрон или

планшайбу.

Установка центра в заднюю бабку:

В заднюю бабку может быть установлен как не-

подвижный, так и вращающийся центр. Инструкция

по установке одинакова для обоих.

Рисунок 34. Пример использования неподвижного

центра в задней бабке

Установка центра в задней бабке:

1. Отключите токарный станок от ПИТАНИЯ!

2. Тщательно очистите и высушите конические

контактные поверхности отверстия пиноли зад-

ней бабки и твердосплавного наконечника не-

подвижного центра.

3. Используйте маховик пиноли задней бабки для

выдвижения пиноли из корпуса приблизительно

на 25 мм.

4. Вставьте центр в пиноль задней бабки.

5. Установите центр прочно в пиноль, во время

установки заготовки вращайте маховик пиноли

по часовой стрелке, чтобы придавить её.

Удаление центра из задней бабки:

Чтобы демонтировать центр из пиноли, возьмите

его тканью в одну руку, затем поверните маховик

задней бабки против часовой стрелки, отодвигая

пиноль обратно от заготовки, пока центр не освобо-

дится.

НЕПОДВИЖНЫЙ ЛЮНЕТ

Неподвижный люнет поддерживает длинные валы и

может быть установлен в любом месте вдоль ста-

нины.

Установка и использование неподвижного лю-

нета:

1. Отключите токарный станок от ПИТАНИЯ!

2. Тщательно очистите обработанную базу непод-

вижного люнета, затем поместите его на на-

правляющие токарного станка так, чтобы трех-

гранные пазы плотно сели на трехгранные на-

правляющие станины.

3. Расположите неподвижный люнет там, где это

необходимо, чтобы должным образом поддер-

живать заготовку, затем затяните шестигран-

ную гайку (рис. 35), чтобы закрепить его на мес-

те.

Неподвижный центр
