Инструкция по эксплуатации станка JET мод. RML-1440

РАЗДЕЛ 5: ОБСЛУЖИВАНИЕ

РЕГУЛИРОВКА ЛЮФТА

Ходовой винт крестового суппорта

Люфт регулируется путем затягивания установоч-

ных винтов, показанных на рисунке 80. Когда вин-

ты отрегулированы относительно гайки ходового

винта, они смещают часть маточной гайки, устра-

няя люфт между гайкой и ходовым винтом.

Если по окончании регулировки маточная гайка

слишком затянута, ослабьте установочные винты,

постучите по крестовому суппорту несколько раз

резиновым или деревянным молотком, медленно

поверните рукоятку назад и вперед, пока она не

будет двигаться свободно.

Чтобы заново задать люфт, покачайте рукоятку

назад и вперед, медленно затяните винты, пока

люфт не станет примерно 0,025 мм, как указано

на круговой шкале маховика.

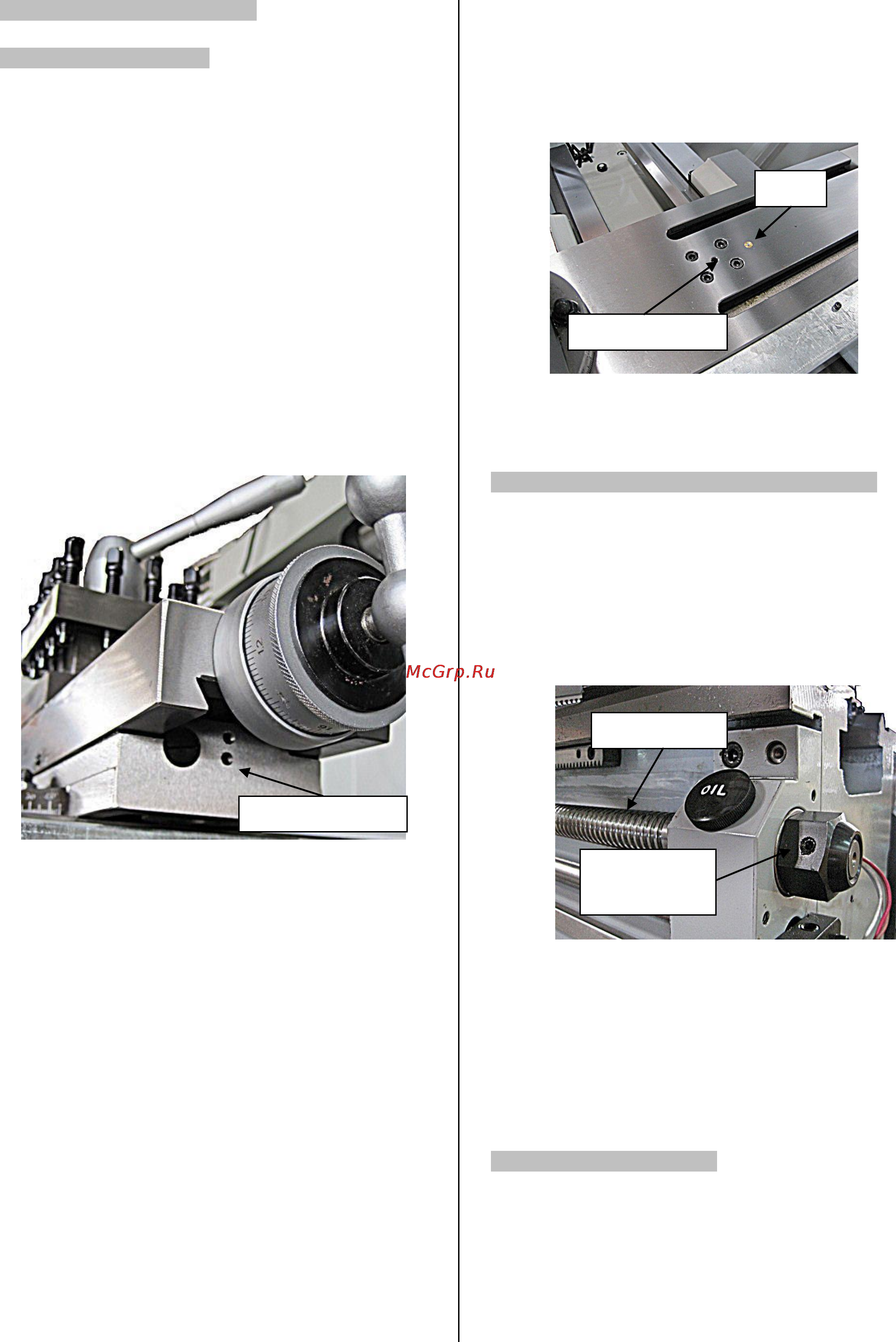

Рис. 80. Установочные винты для регулировки

люфта суппорта.

Ходовой винт поперечной подачи

Наличие люфта можно выявить следующим об-

разом: вращайте маховик поперечной подачи в

одном направлении, потом вращая маховик в дру-

гом направлении, обратите внимание на величину

поворота маховика, в то время как суппорт не

двигается в поперечном направлении. Когда са-

лазки начнут перемещаться в поперечном на-

правлении – это и есть величина люфта.

Люфт регулируется путем ослабления всех четы-

рех винтов (Рис. 81), затем затяните центральный

установочный винт, который надавит на клин и

сдвинет маточную гайку в сторону, уменьшая

люфт между маточной гайкой и ходовым винтом.

Если по окончании регулировки маточная гайка

слишком затянута, ослабьте установочный винт,

постучите по крестовому суппорту несколько раз

резиновым или деревянным молотком и медлен-

но поверните рукоятку назад и вперед, пока она

не будет свободно вращаться.

Чтобы заново задать люфт, покачайте рукоятку

назад - вперед и медленно затяните винты, пока

люфт не станет примерно 0,025 мм, как указано

на круговой шкале маховика.

Рис. 81. Регулировка люфта поперечной подачи,

установочным винтом.

РЕГУЛИРОВКА ЛЮФТА ХОДОВОГО ВИНТА

После долгого периода эксплуатации может поя-

виться люфт ходового винта. Станок разработан

таким образом, что люфт можно легко устранить с

помощью регулировки.

Устранение люфта ходового винта:

1. Отключите станок от ПИТАНИЯ!

2. Снимите три винта и торцевую крышку.

3. Ослабьте оба винта контргайки (Рис. 82).

Рис. 82. Регулировка люфта

ходового винта

4. Включите рукоятку маточной гайки.

5. Поворачивайте маховик подачи каретки на-

зад и вперед, в то же время и затягивая сто-

порную гайку, пока люфт не будет устранен.

6. Затяните оба установочных винта и устано-

вите крышку.

РЕГУЛИРОВКА КЛИНЬЕВ

Целью регулировки клиньев поперечных направ-

ляющих, задней бабки, салазок суппорта являет-

ся устранение излишнего зазора направляющих

без чрезмерного их затягивания и затруднительно

перемещения. В целом ослабленные клинья при-

водят к ухудшению качества чистовой обработки

и шатанию инструмента; однако, чрезмерно затя-

Установочный винт

Винты

Ходовой винт

Контргайка с

установочными

винтами

Установочные винты
